Numer katalogowy: VISTA SW SXL
BFT VISTA SW SXL to napęd do rozwieranych drzwi pieszych użytkowanych intensywnie. Otwieranie odbywa się silnikiem, a zamykanie sprężyną powrotną.
BFT VISTA SW SXL to napęd do rozwieranych drzwi pieszych użytkowanych intensywnie. Otwieranie odbywa się silnikiem, a zamykanie sprężyną powrotną.
Dobór wymaga zestawienia szerokości skrzydła z jego masą, warunkami montażu i wymaganym ramieniem. Maksymalnej masy 350 kg oraz zakresu przejścia 700-1400 mm nie należy traktować jako zapewnienia dowolnej kombinacji tych parametrów.
Enkoder nadzoruje położenie, a elektroniczne ograniczanie momentu wspiera kontrolę ruchu. Kąt otwarcia może osiągać 110°, przy czym prędkości i tor ruchu trzeba ustawić dla konkretnego przejścia.
Napęd ma stopień ochrony IP40. Ramię, osprzęt drzwi i ewentualne podtrzymanie zasilania wymagają osobnego doboru. Zastosowanie w drzwiach o specjalnych wymaganiach wymaga potwierdzenia właściwej konfiguracji całego zespołu.

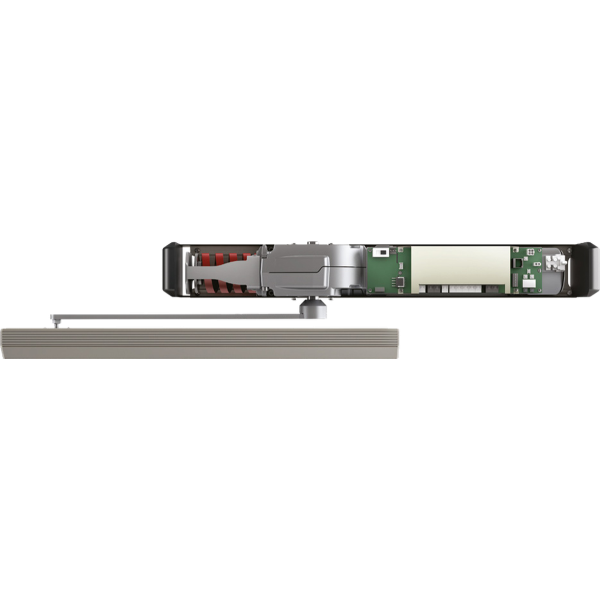

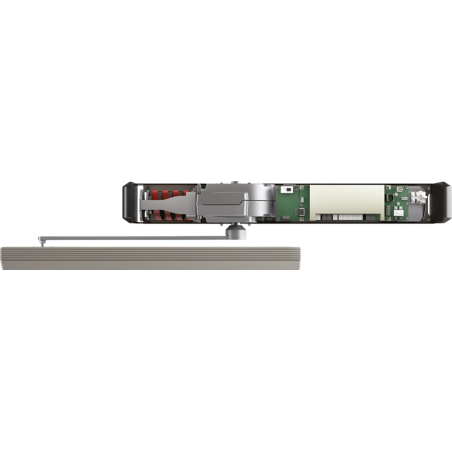

Ilustracja pokazuje rodzinę produktu. Zakres wyposażenia i wariant określają opis oraz dane techniczne.
| Indeks produktu | VISTA SW SXL |
|---|---|
| Rodzaj produktu | napęd rozwieranych drzwi pieszych |
| Oznaczenie modelu | VISTA SW SXL |
| Napięcie silnika | 24 V DC |
| Zamykanie | sprężyną powrotną |
| Maksymalny moment wyjściowy | 85 Nm |
| Maksymalna masa skrzydła | 350 kg, zależnie od doboru drzwi |
| Zakres szerokości przejścia | 700-1400 mm |
| Maksymalny kąt otwarcia | 110° |
| Prędkość otwierania | do 70°/s |
| Prędkość zamykania | do 40°/s |
| Położenia końcowe | enkoder |
| Stopień ochrony | IP40 |
| Temperatura pracy | -10 do +50 °C |
| Użytkowanie | intensywne |
| Stopień ochrony | IP40 |
|---|---|
| Indeks produktu | VISTA SW SXL |
| Temperatura pracy | -10 do +50 °C |
| Prędkość otwierania | do 70°/s |
| Rodzaj produktu | napęd rozwieranych drzwi pieszych |
| Napięcie silnika | 24 V DC |
| Maksymalna masa skrzydła | 350 kg, zależnie od doboru drzwi |
| Maksymalny kąt otwarcia | 110° |
| Użytkowanie | intensywne |
| Oznaczenie modelu | VISTA SW SXL |
| Zamykanie | sprężyną powrotną |
| Maksymalny moment wyjściowy | 85 Nm |
| Zakres szerokości przejścia | 700-1400 mm |
| Prędkość zamykania | do 40°/s |
| Położenia końcowe | enkoder |
Identyfikatory produktu
BFT VISTA SW SXL to napęd do rozwieranych drzwi pieszych użytkowanych intensywnie. Otwieranie odbywa się silnikiem, a zamykanie sprężyną powrotną.

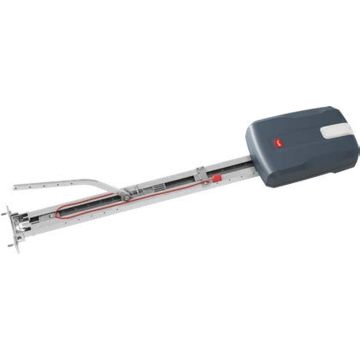

BFT BOTTICELLI SMART BT A 850 to napęd do automatyzacji segmentowej bramy garażowej. Wariant 850 N jest przeznaczony do bram o powierzchni do 13 m², po sprawdzeniu warunków instalacji.
