Numer katalogowy: 2009132
SIMU SIMUBOX 220/12 TRI to napęd zewnętrzny na wał do przemysłowych zamknięć rolowanych. Wersja 2009132 rozwija 220 Nm przy prędkości 12 obr./min.
SIMU SIMUBOX 220/12 TRI to napęd zewnętrzny na wał do przemysłowych zamknięć rolowanych. Wersja 2009132 rozwija 220 Nm przy prędkości 12 obr./min.
Napęd dobiera się do konstrukcji bramy, wału, obciążenia i dostępnej przestrzeni przy osi. Wersje jednofazowe oraz trójfazowe różnią się wymaganiami instalacji; symbol całego wykonania należy porównać przed wymianą.
Wersja TRI wymaga odpowiednio dobranej centrali sterującej. Nie należy utożsamiać jej z odmianą EI wyposażoną we wbudowaną elektronikę.
Wbudowany mechanizm awaryjny umożliwia przygotowanie ręcznej obsługi zgodnie z wykonaniem bramy. Sposób wyprowadzenia korby i łańcucha powinien uwzględniać dostęp serwisowy.
Krańcówki i urządzenia bezpieczeństwa należy sprawdzić po montażu. Deklarowane parametry zespołu nie potwierdzają automatycznie bezpieczeństwa kompletnej bramy.

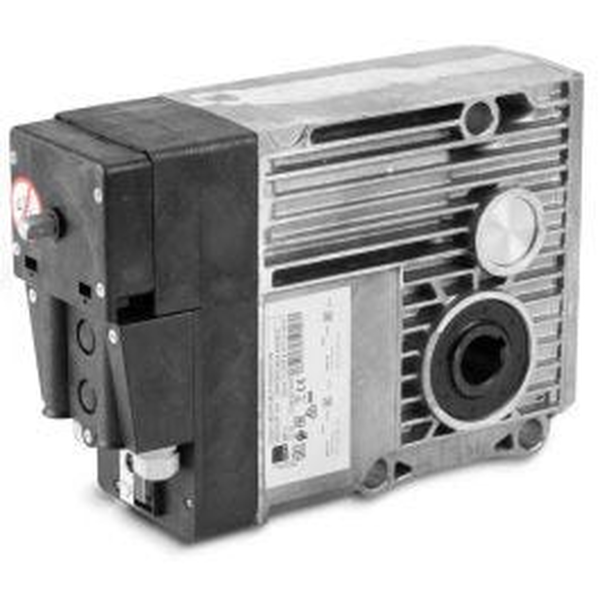

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
| Indeks produktu | 2009132 |
|---|---|
| Rodzaj produktu | napęd zewnętrzny na wał |
| Model | SIMUBOX 220/12 TRI |
| Moment obrotowy | 220 Nm |
| Prędkość obrotowa | 12 obr./min |
| Moc znamionowa | 850 W |
| Zasilanie | 3 x 400 V AC / 50 Hz |
| Masa katalogowa | 17 kg |
| Prąd znamionowy | 1,6 A |
| Stopień ochrony | IP44 |
| Klasa izolacji | I |
| Zastosowanie | przemysłowe bramy rolowane |
| System sterowania | przewodowy |
| Obsługa awaryjna | wbudowany mechanizm ręczny |
| Wbudowana elektronika sterująca | nie, wymagana odpowiednia centrala |
| Zakres krańcówek | 25 obrotów |
| Czas pracy według tabeli | 10 min |
| Temperatura pracy | od -10 do +40°C |
| Styki krańcowe | 2 standardowe, 2 bezpieczeństwa i 2 sygnalizacji położenia |
| Moment obrotowy | 220 Nm |
|---|---|
| Prędkość obrotowa | 12 obr./min |
| Zasilanie | 3 x 400 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 2009132 |
| Prąd znamionowy | 1,6 A |
| Obsługa awaryjna | wbudowany mechanizm ręczny |
| Zastosowanie | przemysłowe bramy rolowane |
| Temperatura pracy | od -10 do +40°C |
| Zakres krańcówek | 25 obrotów |
| Moc znamionowa | 850 W |
| Rodzaj produktu | napęd zewnętrzny na wał |
| System sterowania | przewodowy |
| Masa katalogowa | 17 kg |
| Model | SIMUBOX 220/12 TRI |
| Klasa izolacji | I |
| Wbudowana elektronika sterująca | nie, wymagana odpowiednia centrala |
| Czas pracy według tabeli | 10 min |
| Styki krańcowe | 2 standardowe, 2 bezpieczeństwa i 2 sygnalizacji położenia |
