Numer katalogowy: P930132 00002
BFT ELI AC A40 to elektromechaniczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
BFT ELI AC A40 to elektromechaniczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę RIGEL 6. Napięcie silnika 230 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Zabudowa podziemna wymaga właściwej skrzynki fundamentowej, odwodnienia i dostępu serwisowego. Przed montażem skompletuj odpowiednie elementy przeniesienia ruchu i mechanizm odblokowania.
Pozycja dotyczy napędu oznaczonego indeksem P930132 00002. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

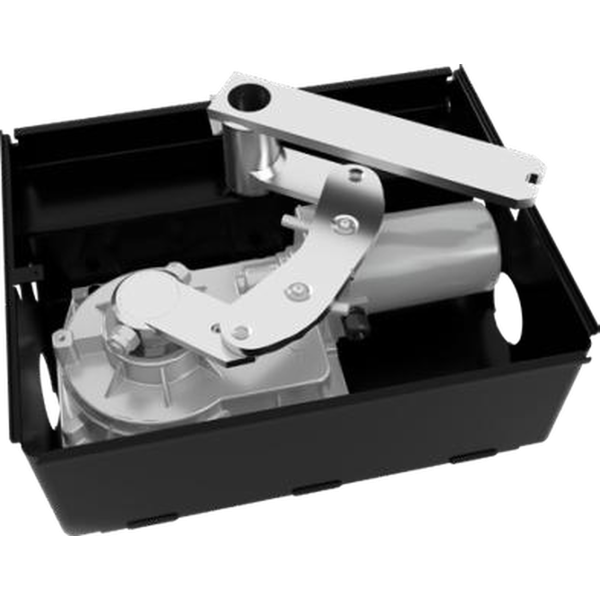

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P930132 00002 |
|---|---|
| Model | ELI AC A40 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | podziemny |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 230 V |
| Moc pobierana | 300 W |
| Długość i masa skrzydła z zamkiem | 4 m/150 kg |
| Maksymalna masa skrzydła | 500 kg/1,5 m |
| Maksymalny kąt otwarcia | 120° |
| Czas ruchu dla 90° | 13 s |
| Sposób wyznaczania położeń | mechaniczny |
| Zwalnianie | nie |
| Samoblokowanie | tak |
| Intensywność użytkowania | intensywna, 40 cykli/h przy 20°C |
| Stopień ochrony | IP67 |
| Temperatura pracy | -20 do 55°C |
| Stopień ochrony | IP67 |
|---|---|
| Indeks produktu | P930132 00002 |
| Temperatura pracy | -20 do 55°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 300 W |
| Napięcie silnika | 230 V |
| Model | ELI AC A40 |
| Sposób montażu | podziemny |
| Intensywność użytkowania | intensywna, 40 cykli/h przy 20°C |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 500 kg/1,5 m |
| Sposób wyznaczania położeń | mechaniczny |
| Samoblokowanie | tak |
| Długość i masa skrzydła z zamkiem | 4 m/150 kg |
| Maksymalny kąt otwarcia | 120° |
| Zwalnianie | nie |
| Czas ruchu dla 90° | 13 s |
Identyfikatory produktu
