Numer katalogowy: P930131 00002
BFT ELI VELOCE AC A35 to elektromechaniczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
BFT ELI VELOCE AC A35 to elektromechaniczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę RIGEL 6. Napięcie silnika 230 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Zabudowa podziemna wymaga właściwej skrzynki fundamentowej, odwodnienia i dostępu serwisowego. Przed montażem skompletuj odpowiednie elementy przeniesienia ruchu i mechanizm odblokowania.
Pozycja dotyczy napędu oznaczonego indeksem P930131 00002. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

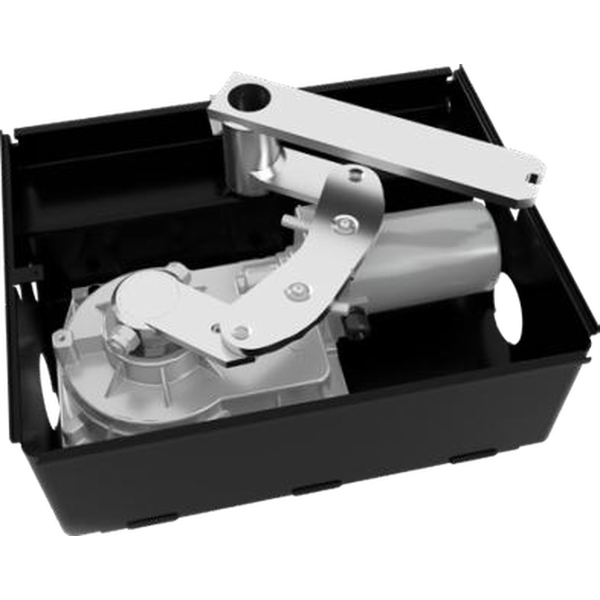

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P930131 00002 |
|---|---|
| Model | ELI VELOCE AC A35 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | podziemny |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 230 V |
| Moc pobierana | 250 W |
| Długość i masa skrzydła bez zamka | 2 m/250 kg |
| Długość i masa skrzydła z zamkiem | 3,5 m/100 kg |
| Maksymalny kąt otwarcia | 120° |
| Czas ruchu dla 90° | 11 s |
| Sposób wyznaczania położeń | mechaniczny |
| Zwalnianie | nie |
| Samoblokowanie | tak |
| Intensywność użytkowania | intensywna, 60 cykli/h przy 20°C |
| Stopień ochrony | IP67 |
| Temperatura pracy | -20 do 55°C |
| Stopień ochrony | IP67 |
|---|---|
| Indeks produktu | P930131 00002 |
| Temperatura pracy | -20 do 55°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 250 W |
| Napięcie silnika | 230 V |
| Model | ELI VELOCE AC A35 |
| Sposób montażu | podziemny |
| Intensywność użytkowania | intensywna, 60 cykli/h przy 20°C |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Sposób wyznaczania położeń | mechaniczny |
| Samoblokowanie | tak |
| Długość i masa skrzydła bez zamka | 2 m/250 kg |
| Długość i masa skrzydła z zamkiem | 3,5 m/100 kg |
| Maksymalny kąt otwarcia | 120° |
| Zwalnianie | nie |
| Czas ruchu dla 90° | 11 s |
Identyfikatory produktu
BFT ELI VELOCE AC A35 to elektromechaniczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
YOODA Napęd rurowy 55M, 80 Nm, 12 obr./min. z awaryjnym otwieraniem to napęd przeznaczony do zastosowań takich jak brama garażowa. Wariant 1228012 rozwija moment 80 Nm przy prędkości 12 obr./min.
RolTop M10-868-K silnik roletowy 10 Nm, 45mm, wbudowane radio, elektroniczne wył. krańcowe, krótki

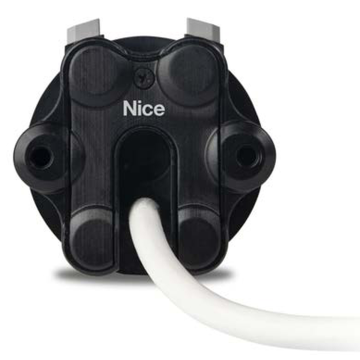

Nice Era Quick M SH 5012 to przewodowy napęd o momencie 50 Nm i prędkości 12 obr./min. Gwiazdowa głowica SH służy do osadzenia w odpowiednio dobranym uchwycie osłony.
YOODA Napęd rurowy seria 35EAB/SWM, 10 Nm, 17 obr./min, YSM. Napęd przeznaczony do roleta materiałowa roleta zewnętrzna.

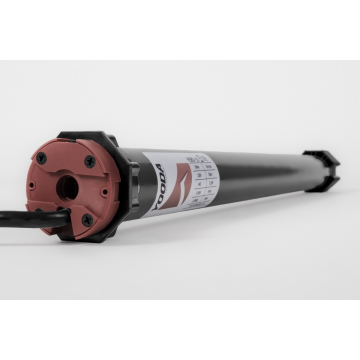

YOODA Napęd rurowy 45BD, 20 Nm, 15 obr./min. z detekcją przeszkód to napęd przeznaczony do zastosowań takich jak roleta zewnętrzna. Wariant 12120BD rozwija moment 20 Nm przy prędkości 15 obr./min.
Becker R20-17-S12. Napęd do markiz i tekstylnych osłon przeciwsłonecznych; 20 Nm, 17 obr./min. Indeks: 2020 130 503 0.
Elero RolMotion M25 RH. Napęd do rolet zewnętrznych; 25 Nm, 14 obr./min. Indeks: 482410001.

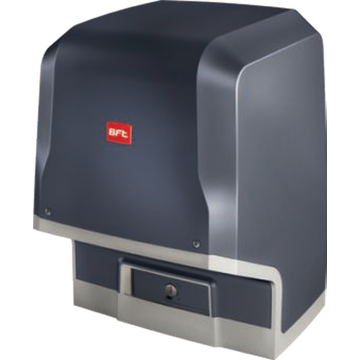

BFT ICARO ULTRA AC A2000 to elektromechaniczny napęd bramy przesuwnej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
