Numer katalogowy: NDCM1158
Nice HDFI-280-40, indeks NDCM1158, jest napędem przemysłowym do bram szybkobieżnych. Wykonanie ma moment znamionowy 224 Nm, moment maksymalny 280 Nm i prędkość wyjściową 40 obr./min.
Nice HDFI-280-40, indeks NDCM1158, jest napędem przemysłowym do bram szybkobieżnych. Wykonanie ma moment znamionowy 224 Nm, moment maksymalny 280 Nm i prędkość wyjściową 40 obr./min.
Osadzenie na wale ma średnicę 40,00 mm. Dobór obejmuje geometrię wału, sposób mocowania, zasilanie 1 x 230 V AC oraz właściwy układ sterowania. Pełny indeks rozróżnia odmiany o podobnym oznaczeniu modelowym.
Układ wykorzystuje falownik do płynnego zarządzania prędkością oraz przyspieszaniem w obu kierunkach. Wejście jednofazowe 230 V zasila układ z falownikiem; sam silnik pracuje w układzie trójfazowym 230 V. Prędkość tabelaryczna odnosi się do nastawy 50 Hz.
Wariant KU przewiduje rozwiązanie awaryjne: korba ręczna. Zakres i sposób obsługi muszą odpowiadać mechanice całej bramy oraz wyposażeniu sterowania.
Moment maksymalny dotyczy obciążenia szczytowego i nie jest momentem do standardowego cyklu pracy. Dobór do masy oraz wymiarów bramy wymaga uwzględnienia bębna, wyważenia, prowadzenia i planowanej intensywności użytkowania.

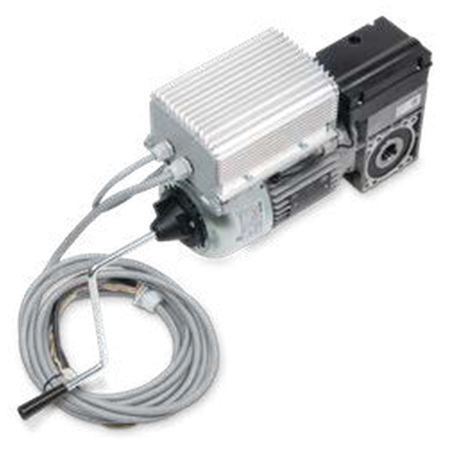

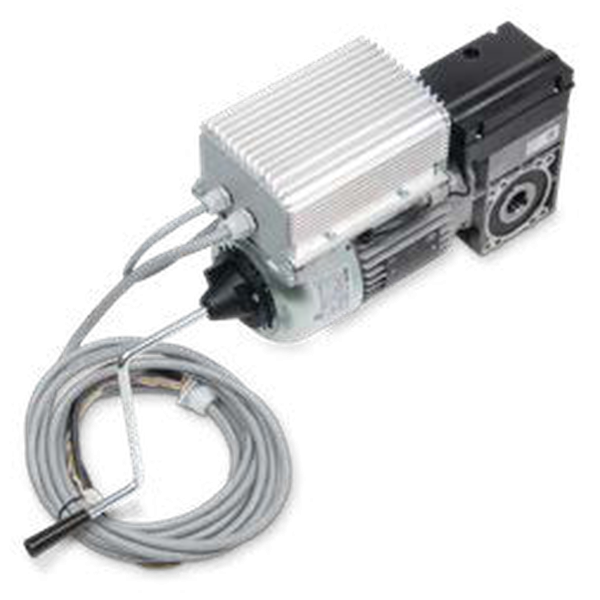

Fotografia pokazuje rodzinę HDFI z odpowiednim rodzajem obsługi ręcznej. Geometria i wyposażenie poszczególnych wykonań mogą się różnić; parametry w tabeli dotyczą wyłącznie indeksu NDCM1158.
| Indeks produktu | NDCM1158 |
|---|---|
| Rodzaj urządzenia | napęd przemysłowy z przekładnią |
| Model | HDFI-280-40 |
| Przeznaczenie | bramy szybkobieżne |
| Moment znamionowy | 224 Nm |
| Maksymalny moment wg modelu | 280 Nm |
| Prędkość wyjściowa | 40 obr./min przy ustawieniu 50 Hz |
| Zasilanie układu | 1 x 230 V AC |
| Średnica osadzenia na wale | 40,00 mm |
| Moc silnika | 2,2 kW |
| Prąd podany dla modelu | 15,5 A |
| Kod układu krańcowego | EL20 |
| Obsługa awaryjna | KU, korba ręczna |
| Stopień ochrony | IP54 |
| Masa modelu | 37 kg |
| Układ napędowy | silnik 3 x 230 V przez falownik, wejście 1 x 230 V |
| Falownik | tak |
| Hamulec elektromagnetyczny | tak |
| Zabezpieczenie przed opadaniem | tak |
| Temperatura pracy | od -5 do +40°C |
| Częstotliwość odniesienia parametrów | 50 Hz |
| Stopień ochrony | IP54 |
|---|---|
| Indeks produktu | NDCM1158 |
| Obsługa awaryjna | KU, korba ręczna |
| Temperatura pracy | od -5 do +40°C |
| Przeznaczenie | bramy szybkobieżne |
| Moment znamionowy | 224 Nm |
| Moc silnika | 2,2 kW |
| Rodzaj urządzenia | napęd przemysłowy z przekładnią |
| Model | HDFI-280-40 |
| Maksymalny moment wg modelu | 280 Nm |
| Prędkość wyjściowa | 40 obr./min przy ustawieniu 50 Hz |
| Zasilanie układu | 1 x 230 V AC |
| Średnica osadzenia na wale | 40,00 mm |
| Prąd podany dla modelu | 15,5 A |
| Kod układu krańcowego | EL20 |
| Masa modelu | 37 kg |
| Hamulec elektromagnetyczny | tak |
| Częstotliwość odniesienia parametrów | 50 Hz |
| Układ napędowy | silnik 3 x 230 V przez falownik, wejście 1 x 230 V |
| Falownik | tak |
| Zabezpieczenie przed opadaniem | tak |
