Numer katalogowy: 12120BD

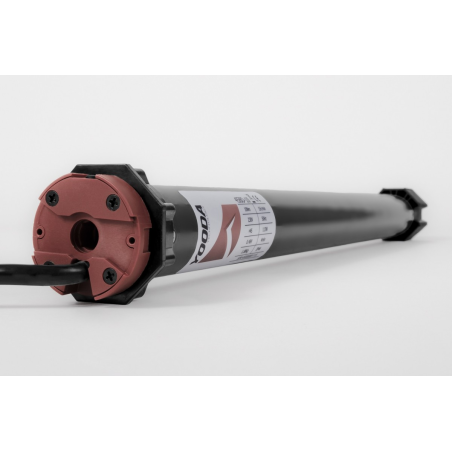

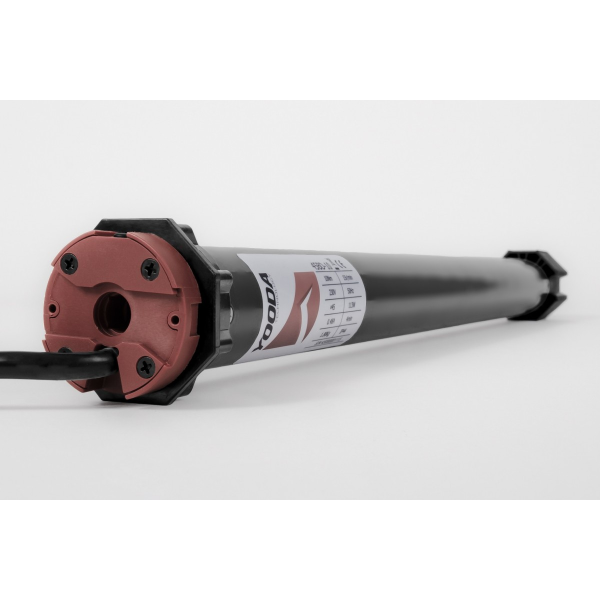

YOODA Napęd rurowy 45BD, 20 Nm, 15 obr./min. z detekcją przeszkód to napęd przeznaczony do zastosowań takich jak roleta zewnętrzna. Wariant 12120BD rozwija moment 20 Nm przy prędkości 15 obr./min.
YOODA Napęd rurowy 45BD, 20 Nm, 15 obr./min. z detekcją przeszkód to napęd przeznaczony do zastosowań takich jak roleta zewnętrzna. Wariant 12120BD rozwija moment 20 Nm przy prędkości 15 obr./min.
Położenia końcowe ustawia się elektronicznie, zgodnie z procedurą dla tego wariantu. Wykrywanie przeszkód wymaga montażu zgodnego z wymaganiami napędu i właściwej konfiguracji.
Przy doborze porównaj średnicę napędu Ø45, całkowitą długość 620 mm, rurę nawojową Ø50; Ø60; Ø70; Ø78; Ø63; Ø68. Moment obrotowy należy dopasować do osłony i jej mechaniki, a nie wyłącznie do wymiarów okna.
Zasilanie tego wariantu: 230 V / 50 Hz. Połączenia elektryczne i sposób obsługi należy dobrać do instalacji oraz sterowania wskazanego w tabeli.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 12120BD |
|---|---|
| Zastosowanie | Roleta zewnętrzna |
| Funkcje napędu | Krańcówki elektroniczne; Detekcja przeszkód; Przeciążenie; Krańcówki automatyczne |
| Sterowanie | Przełącznikiem |
| Kompatybilność | Yooda |
| Moment obrotowy | 20 Nm |
| Prędkość obrotowa | 15 obr./min |
| Prąd znamionowy | 0,69 A |
| Masa | 2,07 kg |
| Czas pracy | 4 min |
| Pobór mocy | 161 W |
| Zasilanie | 230 V / 50 Hz |
| Długość całkowita | 620 mm |
| Średnica napędu | Ø45 |
| Średnica rury wskazana dla wariantu | Ø50; Ø60; Ø70; Ø78; Ø63; Ø68 |
| Moment obrotowy | 20 Nm |
|---|---|
| Prędkość obrotowa | 15 obr./min |
| Zasilanie | 230 V / 50 Hz |
| Indeks produktu | 12120BD |
| Pobór mocy | 161 W |
| Sterowanie | Przełącznikiem |
| Prąd znamionowy | 0,69 A |
| Masa | 2,07 kg |
| Zastosowanie | Roleta zewnętrzna |
| Średnica napędu | Ø45 |
| Czas pracy | 4 min |
| Kompatybilność | Yooda |
| Funkcje napędu | Krańcówki elektroniczne; Detekcja przeszkód; Przeciążenie; Krańcówki automatyczne |
| Długość całkowita | 620 mm |
| Średnica rury wskazana dla wariantu | Ø50; Ø60; Ø70; Ø78; Ø63; Ø68 |
Identyfikatory produktu
