Numer katalogowy: E PLUS LH 7517
Nice Era Plus LH 7517 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 75 Nm i prędkości 17 obr./min. Ma wbudowany odbiornik radiowy do zgodnego sterowania Nice.
Nice Era Plus LH 7517 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 75 Nm i prędkości 17 obr./min. Ma wbudowany odbiornik radiowy do zgodnego sterowania Nice.
Indeks E PLUS LH 7517 wskazuje konkretny wariant napędu. Przy doborze sprawdź moment, średnicę rury nawojowej i sposób mocowania. Korpus 58 mm nie oznacza, że każda rura o takim wymiarze będzie odpowiednia bez właściwego adaptera.
Mechaniczne położenia krańcowe reguluje się podczas montażu osłony. Zakres ruchu trzeba dopasować do prowadnic, tkaniny lub pancerza, aby napęd nie pracował poza właściwymi punktami zatrzymania.
Wbudowany odbiornik należy sparować ze zgodnym nadajnikiem Nice. Nie jest to równoznaczne z wbudowanym Wi-Fi ani automatyczną zgodnością z nowszym protokołem BD. Integrację z aplikacją dobiera się do konkretnego napędu i centrali.
Interfejs TTBus umożliwia wykorzystanie zgodnego sterowania przewodowego. Nie należy mylić przewodów sygnałowych z zasilaniem sieciowym; układ połączeń dobiera się według pełnego oznaczenia napędu.
Mechanizm awaryjny umożliwia ręczny ruch osłony po dobraniu odpowiedniej korby i elementów połączenia. Dostęp do tego mechanizmu trzeba przewidzieć przy projektowaniu skrzynki lub zabudowy.
Przed montażem uwzględnij opory ruchu i rzeczywiste obciążenie osłony. Moment w niutonometrach nie jest uniwersalnym przelicznikiem masy w kilogramach, ponieważ znaczenie ma również średnica wału nawojowego.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!

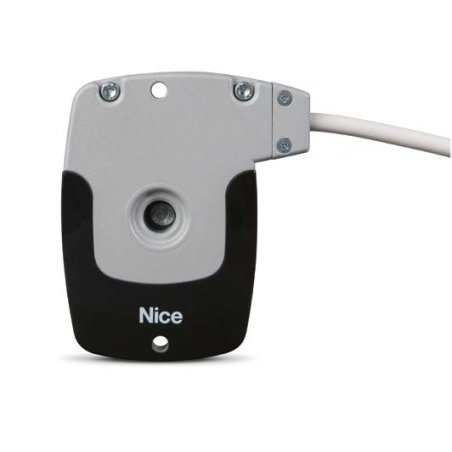

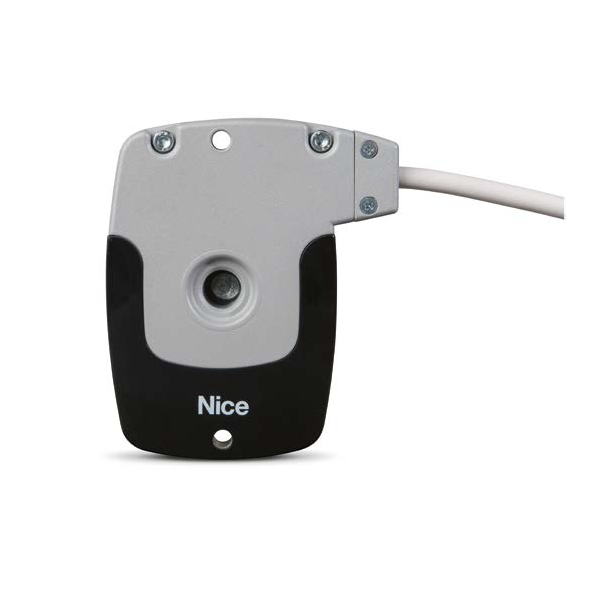

Zdjęcie przedstawia głowicę rodziny napędów. Dokładny wariant określają indeks i parametry w tabeli.
| Indeks produktu | E PLUS LH 7517 |
|---|---|
| Moment obrotowy | 75 Nm |
| Prędkość znamionowa | 17 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Średnica korpusu | 58 mm |
| Wyłączniki krańcowe | mechaniczne |
| Sterowanie | radio Nice |
| Odbiornik radiowy | wbudowany |
| Awaryjna obsługa ręczna | tak, mechanizm korbowy |
| Stopień ochrony | IP44 |
| Interfejs przewodowy | TTBus, zgodna instalacja |
| Moc pobierana | 420 W |
| Długość L | 910 mm |
| Czas ciągłej pracy | 4 min |
| Zakres wyłączników krańcowych | 28 obrotów |
| Przewód | 3 m, 5 żyły |
| Moment obrotowy | 75 Nm |
|---|---|
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | E PLUS LH 7517 |
| Przewód | 3 m, 5 żyły |
| Sterowanie | radio Nice |
| Wyłączniki krańcowe | mechaniczne |
| Prędkość znamionowa | 17 obr./min |
| Moc pobierana | 420 W |
| Średnica korpusu | 58 mm |
| Czas ciągłej pracy | 4 min |
| Długość L | 910 mm |
| Odbiornik radiowy | wbudowany |
| Awaryjna obsługa ręczna | tak, mechanizm korbowy |
| Zakres wyłączników krańcowych | 28 obrotów |
| Interfejs przewodowy | TTBus, zgodna instalacja |
