Numer katalogowy: 2007134
SIMU CENTRIS XXL 76/240 to centralny napęd do krat i bram rolowanych, o momencie 200 Nm i prędkości 10 obr./min. Wersję 2007134 przeznaczono do wału 76 mm i koła 240 mm.
SIMU CENTRIS XXL 76/240 to centralny napęd do krat i bram rolowanych, o momencie 200 Nm i prędkości 10 obr./min. Wersję 2007134 przeznaczono do wału 76 mm i koła 240 mm.
Różnica średnicy wału lub koła wpływa na zgodność mechaniczną. Oznaczenie 76/240 opisuje wymiary zespołu, dlatego nie należy dobierać zamiennika wyłącznie według momentu obrotowego.
Wbudowany hamulec współpracuje z mechanizmem wysprzęglenia. Dostęp do ręcznego zwolnienia trzeba zaplanować przy montażu, wraz z prowadzeniem linki i doborem punktu obsługi.
Krańcówki z pierścieniami pamięci pozwalają ustawić drogę ruchu. Przed uruchomieniem należy sprawdzić mechanikę i wyważenie osłony oraz zgodność sterowania z napędem 230 V AC.
Silnik przeznaczono do pracy przerywanej. Zakres 12 obrotów i dopuszczalna częstotliwość cykli wymagają sprawdzenia względem rzeczywistej wysokości bramy i średnicy nawoju.

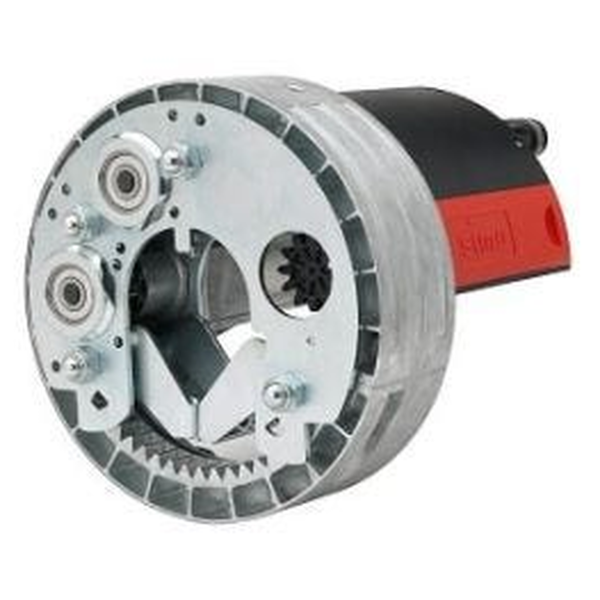

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
| Indeks produktu | 2007134 |
|---|---|
| Rodzaj produktu | napęd centralny do krat i bram rolowanych |
| Model | CENTRIS XXL 76/240 |
| Moment obrotowy | 200 Nm |
| Prędkość obrotowa | 10 obr./min |
| Moc znamionowa | 650 W |
| Zasilanie | 230 V AC / 50 Hz |
| Masa katalogowa | 13,40 kg |
| Prąd znamionowy | 2,85 A |
| Stopień ochrony | IPX4 |
| Klasa izolacji | I |
| Średnica wału | 76 mm |
| Średnica koła nawojowego | 240 mm |
| Długość montażowa A | 342 mm |
| Zakres krańcówek | 12 obrotów |
| Hamulec i wysprzęglenie | tak |
| Katalogowa liczba cykli na dzień | 10, nie bezpośrednio jeden po drugim |
| Próg zabezpieczenia termicznego | 4 min |
| Regulacja krańcówek | półautomatyczna, pierścienie pamięci |
| Moment obrotowy | 200 Nm |
|---|---|
| Prędkość obrotowa | 10 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IPX4 |
| Indeks produktu | 2007134 |
| Prąd znamionowy | 2,85 A |
| Zakres krańcówek | 12 obrotów |
| Moc znamionowa | 650 W |
| Średnica wału | 76 mm |
| Rodzaj produktu | napęd centralny do krat i bram rolowanych |
| Masa katalogowa | 13,40 kg |
| Model | CENTRIS XXL 76/240 |
| Klasa izolacji | I |
| Katalogowa liczba cykli na dzień | 10, nie bezpośrednio jeden po drugim |
| Średnica koła nawojowego | 240 mm |
| Długość montażowa A | 342 mm |
| Hamulec i wysprzęglenie | tak |
| Próg zabezpieczenia termicznego | 4 min |
| Regulacja krańcówek | półautomatyczna, pierścienie pamięci |
Identyfikatory produktu
SIMU CENTRIS XXL 76/240 to centralny napęd do krat i bram rolowanych, o momencie 200 Nm i prędkości 10 obr./min. Wersję 2007134 przeznaczono do wału 76 mm i koła 240 mm.
Somfy Ixengo L 24V 3S+ io CFT Pack, indeks 1246485, jest liniowym rozwiązaniem do odpowiednio dobranych bram skrzydłowych. Zestaw zawiera dwa siłowniki i centralę 3S+ io.
RolTop/D+ M10 silnik roletowy 10 Nm, 45mm, elektroniczne wył. Krańcowe ( konieczny twardy stop na górze i na dole)
Nice Era Inn Smart S 3/32 AC to silnik rurowy do rolet materiałowych i zgodnych osłon wewnętrznych. Wariant E SMART SI 332 AC ma moment 3 Nm i prędkość znamionową 32 obr./min.
Somfy LS 40 13/10 to silnik rurowy do rolet materiałowych, rolet zewnętrznych i zgodnych osłon przeciwsłonecznych. Wariant 1024186 rozwija moment 13 Nm przy prędkości 10 obr./min.
Nice SU2000VV z rodziny Sumo to napęd do bram przemysłowych. Samohamowny napęd z enkoderem magnetycznym współpracuje z centralą DPRO924 dobieraną osobno.
Inel N-20RES to silnik rurowy do zastosowań takich jak osłony ZIP screen. Wariant ma moment 20 Nm i pracuje z prędkością 15 obr./min.
SIMU T5S Auto Short BHz 6/17 to silnik rurowy do rolet zewnętrznych o momencie 6 Nm i prędkości 17 obr./min. Wariant 2009798 pozwala dobrać konkretne wykonanie napędu do mechaniki osłony.
Somfy Altus 40 RTS 3/30 to silnik rurowy do rolet i zgodnych osłon przeciwsłonecznych. Wariant 1020124 rozwija moment 3 Nm przy prędkości 30 obr./min.
Nice Era Mat LT 6517 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 65 Nm i prędkości 17 obr./min. Ma wbudowany odbiornik radiowy do zgodnego sterowania Nice.
Elero SunTop L40-868 RH. Napęd do markiz i tekstylnych osłon przeciwsłonecznych; 40 Nm, 14 obr./min. Indeks: 362240001.

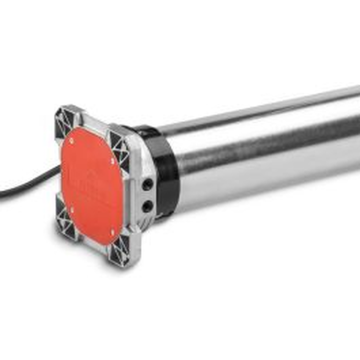

SIMU T8S 200, standardowe krańcówki jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2008291 ma moment 200 Nm i prędkość 8 obr./min.
