Numer katalogowy: 4930 300 033 0
Becker Adapter - pierścień DW78R+F, indeks 4930 300 033 0, dopasowuje podparcie przy głowicy silnika do wnętrza rury nawojowej. Jest przeznaczony do profilu DW78R+F; oznaczenie kształtu wału to z rowkiem.
Becker Adapter - pierścień DW78R+F, indeks 4930 300 033 0, dopasowuje podparcie przy głowicy silnika do wnętrza rury nawojowej. Jest przeznaczony do profilu DW78R+F; oznaczenie kształtu wału to z rowkiem.
Wariant należy dobierać do konkretnej geometrii rury i zgodnej serii napędu: R7-R50. Sama podobna średnica nie potwierdza zgodności z innym profilem.
Pierścień nie zastępuje zabieraka przenoszącego moment obrotowy. Dobór obejmuje więc zarówno ten element, jak i właściwe zakończenie wyjścia silnika.
W części konfiguracji serii P potrzebny jest również pierścień pośredni. Przed montażem porównaj oznaczenie rury, serię napędu i rysunek elementu. Nie należy wciskać niedopasowanej części siłą.

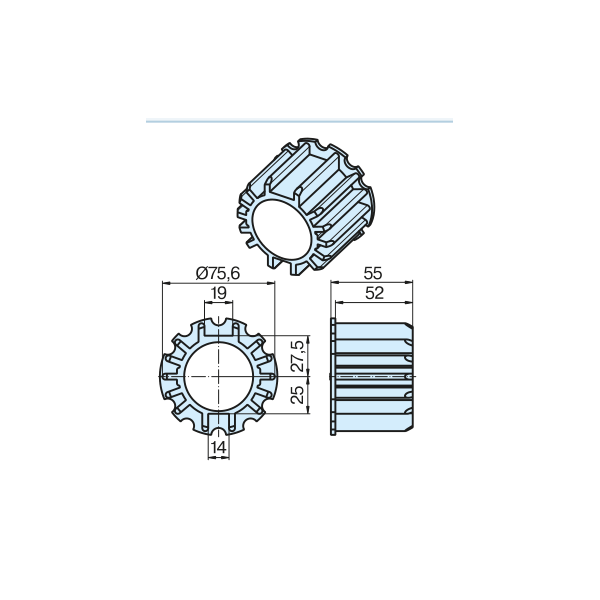

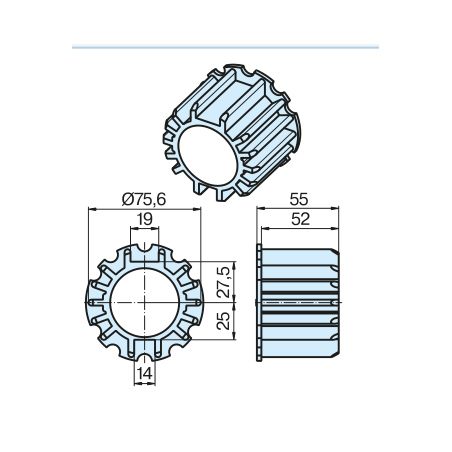

Ilustracja techniczna pokazuje geometrię części. Powiązane numery w tabeli wskazują elementy do doboru, a nie deklarację ich obecności w opakowaniu.
| Indeks produktu | 4930 300 033 0 |
|---|---|
| Rodzaj elementu | pierścień adaptacyjny |
| Profil wału | DW78R+F |
| Kształt wału | z rowkiem |
| Zgodne serie napędów Becker | R7-R50 |
| Powiązane elementy dobierane osobno | 4930 300 091 0 |
| Indeks produktu | 4930 300 033 0 |
|---|---|
| Rodzaj elementu | pierścień adaptacyjny |
| Profil wału | DW78R+F |
| Kształt wału | z rowkiem |
| Zgodne serie napędów Becker | R7-R50 |
| Powiązane elementy dobierane osobno | 4930 300 091 0 |
