Numer katalogowy: 2007933

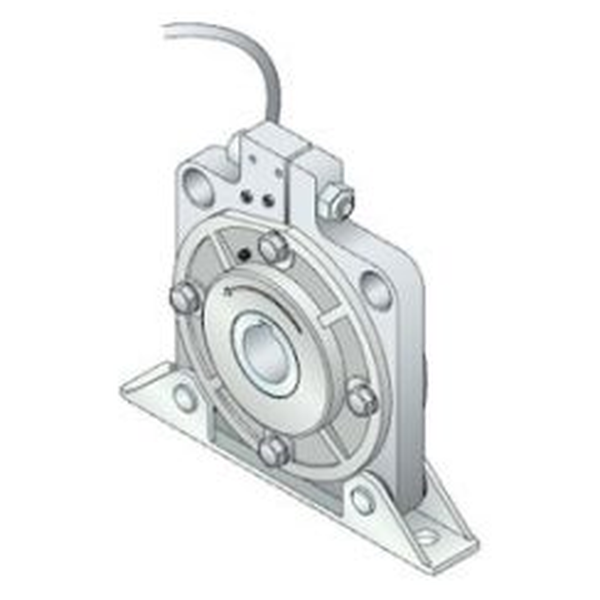

SIMU chwytacz przeciwopadowy 1063 Nm o indeksie 2007933 zabezpiecza zgodną bramę rolowaną przy gwałtownym wzroście prędkości opadania. Współpracuje z wałem przez połączenie Ø50 mm.
SIMU chwytacz przeciwopadowy 1063 Nm o indeksie 2007933 zabezpiecza zgodną bramę rolowaną przy gwałtownym wzroście prędkości opadania. Współpracuje z wałem przez połączenie Ø50 mm.
Dobór zależy od średnicy i wytrzymałości rury oraz masy pancerza. Moment chwytacza i moment silnika to różne parametry; nie wolno dobierać zabezpieczenia wyłącznie według wartości podanej na napędzie.
Mechanizm blokuje opadanie przy zadziałaniu zabezpieczenia, a jego połączenie elektryczne służy do odcięcia pracy silnika w odpowiednio wykonanym obwodzie. Ta pozycja ma przewód 1 m. Warianty z inną długością przewodu nie zostały dodane jako kolejne karty.
Zabudowa wymaga właściwej osi, płyty oraz elementów mocujących. Nie należy utożsamiać momentu zatrzymania z normalnym momentem obrotowym napędu ani podawać jednej uniwersalnej masy bramy bez uwzględnienia wału.
Ilustracja pokazuje przypisany chwytacz lub jego rodzinę. Właściwy wariant określa indeks i tabela danych.
| Indeks produktu | 2007933 |
|---|---|
| Rodzaj produktu | chwytacz przeciwopadowy |
| Dopuszczalny moment chwytacza | 1063 Nm |
| Moment zatrzymania | 4092 Nm |
| Prędkość pracy wg tabeli | 18 obr./min |
| Połączenie wału | Ø50 mm |
| Długość przewodu | 1 m |
| Masa | 23 kg |
| Podpora | 9017178, dobierana oddzielnie |
| Elementy montażowe | śruby i nakrętki dobierane oddzielnie |
| Długość przewodu | 1 m |
|---|---|
| Indeks produktu | 2007933 |
| Masa | 23 kg |
| Rodzaj produktu | chwytacz przeciwopadowy |
| Dopuszczalny moment chwytacza | 1063 Nm |
| Moment zatrzymania | 4092 Nm |
| Prędkość pracy wg tabeli | 18 obr./min |
| Połączenie wału | Ø50 mm |
| Podpora | 9017178, dobierana oddzielnie |
| Elementy montażowe | śruby i nakrętki dobierane oddzielnie |
Identyfikatory produktu
SIMU chwytacz przeciwopadowy 1063 Nm o indeksie 2007933 zabezpiecza zgodną bramę rolowaną przy gwałtownym wzroście prędkości opadania. Współpracuje z wałem przez połączenie Ø50 mm.

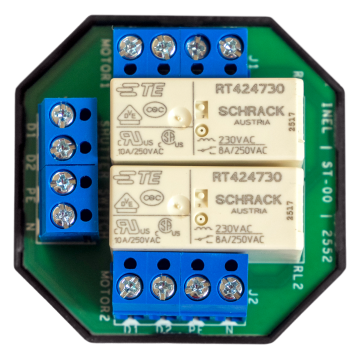

Inel ST-00 to przewodowy sterownik dwóch napędów przeznaczony do jednoczesnej obsługi dwóch silników z jednego punktu. Model pomaga dopasować sposób obsługi instalacji do rodzaju osłony lub sterowanego obwodu.
