Numer katalogowy: 4931 300 086 0
Becker Zabierak DW78N mimośród 4 mm, indeks 4931 300 086 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu DW78N mimośród 4 mm; oznaczenie kształtu wału to z rowkiem.
Becker Zabierak DW78N mimośród 4 mm, indeks 4931 300 086 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu DW78N mimośród 4 mm; oznaczenie kształtu wału to z rowkiem.
Wariant należy dobierać do konkretnej geometrii rury i zgodnej serii napędu: L50-L120. Sama podobna średnica nie potwierdza zgodności z innym profilem.
Zabierak nie zastępuje pierścienia przy głowicy. W komplecie montażowym trzeba sprawdzić obydwa punkty dopasowania silnika do rury.
W części konfiguracji serii P potrzebny jest również pierścień pośredni. Przed montażem porównaj oznaczenie rury, serię napędu i rysunek elementu. Nie należy wciskać niedopasowanej części siłą.

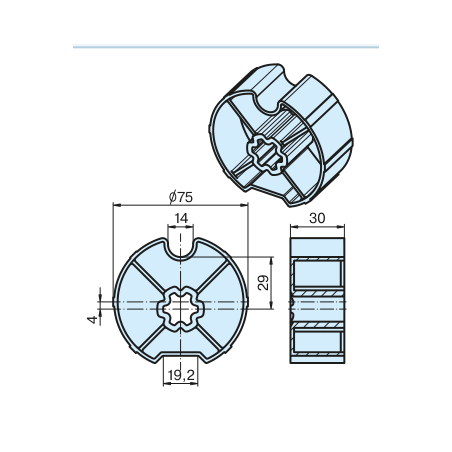

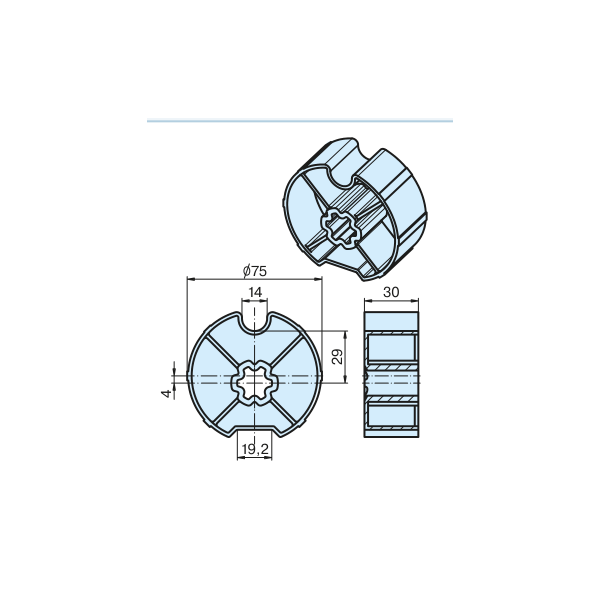

Ilustracja techniczna pokazuje geometrię części. Powiązane numery w tabeli wskazują elementy do doboru, a nie deklarację ich obecności w opakowaniu.
| Indeks produktu | 4931 300 086 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | DW78N mimośród 4 mm |
| Kształt wału | z rowkiem |
| Zgodne serie napędów Becker | L50-L120 |
| Powiązane elementy dobierane osobno | 4931 230 707 0 |
| Mimośród | 4 mm |
| Indeks produktu | 4931 300 086 0 |
|---|---|
| Rodzaj elementu | zabierak napędu |
| Profil wału | DW78N mimośród 4 mm |
| Kształt wału | z rowkiem |
| Zgodne serie napędów Becker | L50-L120 |
| Powiązane elementy dobierane osobno | 4931 230 707 0 |
| Mimośród | 4 mm |
Identyfikatory produktu
Becker Zabierak DW78N mimośród 4 mm, indeks 4931 300 086 0, przenosi obrót z wyjścia silnika na rurę nawojową. Jest przeznaczony do profilu DW78N mimośród 4 mm; oznaczenie kształtu wału to z rowkiem.
Piloty te mogą służyć jako eleganckie zamienniki pilotów Nice Smilo (B-SM4
współpracuje z oryginalnym odbiornikiem firmy NICE, oraz odbiornikim BM2K)

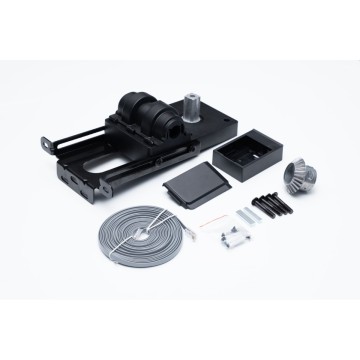

TENPILOT Adapter do montażu środkowego napędu garażowego Multi Drive. Wariant do zastosowania w odpowiednio dobranym systemie automatyki.
