SIMU przekładnia 1420B 1:7 C6 / C10
Numer katalogowy: 2002038
SIMU przekładnia 1420B 1:7 C6 / C10 o indeksie 2002038 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
SIMU przekładnia 1420B 1:7 C6 / C10
SIMU przekładnia 1420B 1:7 C6 / C10 o indeksie 2002038 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Zastosowanie i dobór
Przekładnia 1420B ma przełożenie 1:7, wejście kwadrat 6 mm i wyjście w postaci kwadratu 10 mm. Wersja ma ogranicznik ruchu. Maksymalny moment 14,2 Nm nie jest masą pancerza ani uniwersalnym udźwigiem rolety.
Przed montażem porównaj wskazaną rodzinę urządzeń, wymiary zabudowy oraz geometrię połączeń. Sam format płyty albo średnica części nie potwierdza zamienności z innym indeksem.
Pozycja obejmuje element opisany w tabeli. Pozostałe części mechanizmu i mocowanie do konstrukcji trzeba dobrać oddzielnie. Po złożeniu należy sprawdzić współosiowość, pewne połączenie i działanie kompletnego układu.

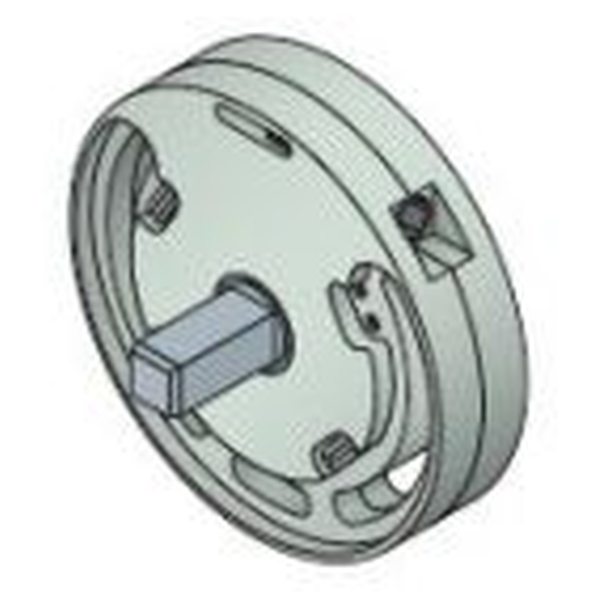

Ilustracja przypisana do indeksu lub jego rodziny. Zakres pozycji i właściwe połączenia określa tabela danych.
Dane techniczne
| Indeks produktu | 2002038 |
|---|---|
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | 1420B |
| Przełożenie | 1:7 |
| Moment maksymalny | 14,2 Nm |
| Wejście przekładni | kwadrat 6 mm |
| Wyjście przekładni | kwadrat 10 mm |
| Ogranicznik ruchu | tak |
| Materiał obudowy | zamak |
| Grubość mechanizmu | 20 mm |
| Średnica obudowy | 86 mm |
| Rozstaw mocowania | 70 mm |
2002038
Dane techniczne
| Indeks produktu | 2002038 |
|---|---|
| Przełożenie | 1:7 |
| Rozstaw mocowania | 70 mm |
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | 1420B |
| Materiał obudowy | zamak |
| Moment maksymalny | 14,2 Nm |
| Wejście przekładni | kwadrat 6 mm |
| Wyjście przekładni | kwadrat 10 mm |
| Ogranicznik ruchu | tak |
| Grubość mechanizmu | 20 mm |
| Średnica obudowy | 86 mm |
Identyfikatory produktu
- MPN
- 2002038
Opinie (0)
Ten produkt nie ma jeszcze opinii.
SIMU przekładnia 1420B 1:7 C6 / C10 o indeksie 2002038 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
w tej samej kategorii
16 innych produktów z tej samej kategorii:
SIMU zestaw adaptacji Ø158 mm do rury Ø168 x...
SIMU zestaw adaptacji Ø158 mm do rury Ø168 x 4,5 mm Ø80 o indeksie 9013526 służy do dopasowania zgodnego napędu do profilu rury wału. Jest oddzielnym elementem układu mechanicznego bramy lub zamknięcia przemysłowego.
Dostępność: Obecnie brak na stanie
Zaślepka do prowadnic Ø 10 złoty dąb
Zaślepka do prowadnic Ø 10 złoty dąb. W tym wariancie: średnica nominalna: 10 mm; kolor: złoty dąb.
Dostępność: 200 W magazynie
Wieszak filc. wpust PCV zaczepowy 170 mm do 37-52
Wieszak filc. wpust PCV zaczepowy 170 mm do 37-52. W tym wariancie: długość: 170 mm; wysokość profilu pancerza: 37-52 mm.
Dostępność: Obecnie brak na stanie

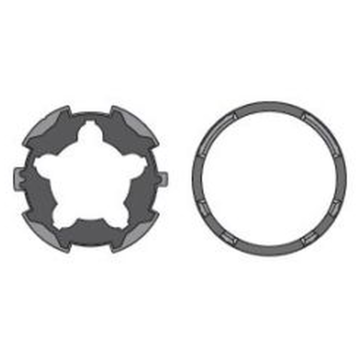

SIMU zestaw adaptacji do rury ZF54
