Numer katalogowy: 2001682

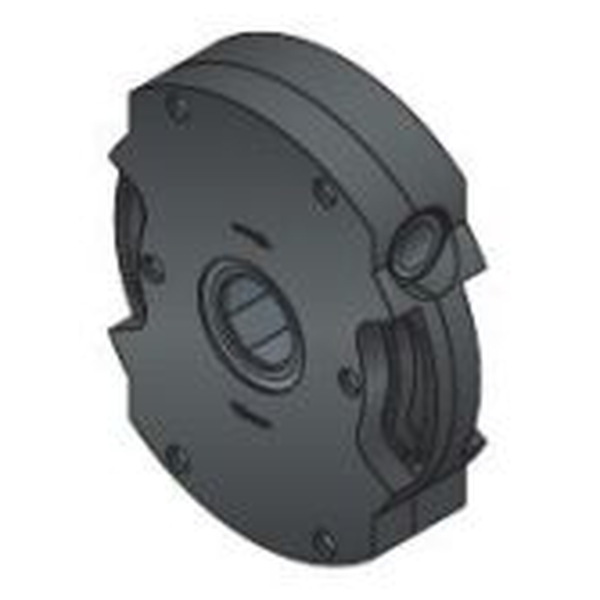

SIMU przekładnia ACE 1:5 H7 / C10F o indeksie 2001682 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.
SIMU przekładnia ACE 1:5 H7 / C10F o indeksie 2001682 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.
Wejście tego wariantu ma kształt sześciokąt 7 mm, a wyjście to kwadrat żeński 10 mm. Kształty, wymiary i rodzaj zakończenia trzeba porównać z drążkiem, przegubem oraz stroną wału.
Przekładnia ma mechaniczny ogranicznik ruchu. Nie jest napędem elektrycznym i nie zastępuje silnika. Piastę, drążek i elementy montażowe należy dobrać oddzielnie do właściwej geometrii połączenia.
Przed montażem porównaj obciążenie, wymagane przełożenie i przestrzeń przy wale. Dopuszczalny moment przekładni nie jest masą pancerza; nie należy traktować go jako bezpośredniej wartości udźwigu w kilogramach.
Ilustracja przypisana do indeksu; przy ilustracji rodziny właściwe połączenia i zakres pozycji podano w danych.
| Indeks produktu | 2001682 |
|---|---|
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | ACE |
| Przełożenie | 1:5 |
| Moment maksymalny | 8 Nm |
| Wejście przekładni | sześciokąt 7 mm |
| Wyjście przekładni | kwadrat żeński 10 mm |
| Ogranicznik ruchu | tak |
| Indeks produktu | 2001682 |
|---|---|
| Przełożenie | 1:5 |
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | ACE |
| Moment maksymalny | 8 Nm |
| Wejście przekładni | sześciokąt 7 mm |
| Wyjście przekładni | kwadrat żeński 10 mm |
| Ogranicznik ruchu | tak |
Identyfikatory produktu
SIMU przekładnia ACE 1:5 H7 / C10F o indeksie 2001682 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.

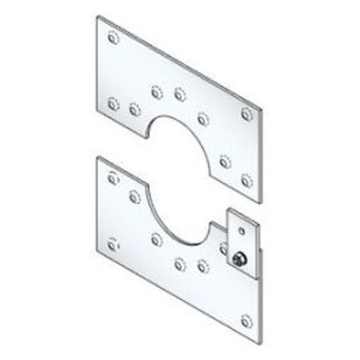

SIMU płyta silnika 280 x 280 mm Ø80 o indeksie 9017157 służy do zamocowania właściwego napędu po stronie silnikowej. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
