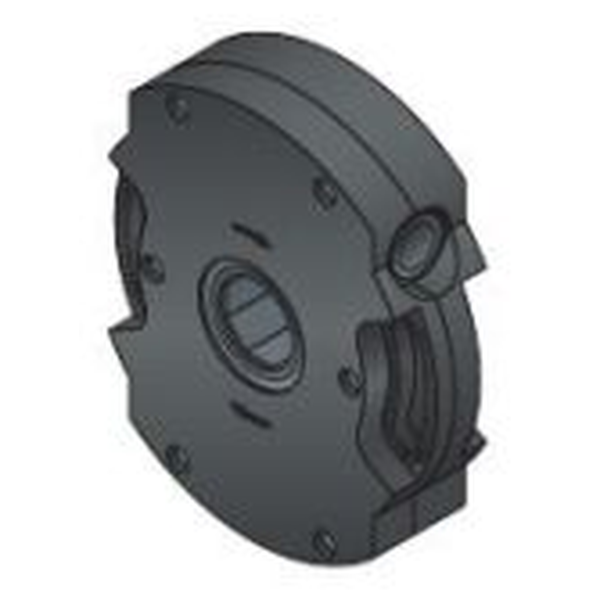

SIMU przekładnia ACE 1:11 C8 / C13M
Numer katalogowy: 2001681
SIMU przekładnia ACE 1:11 C8 / C13M o indeksie 2001681 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.
SIMU przekładnia ACE 1:11 C8 / C13M
SIMU przekładnia ACE 1:11 C8 / C13M o indeksie 2001681 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.
Zastosowanie i dobór
Wejście tego wariantu ma kształt kwadrat 8 mm, a wyjście to kwadrat męski 13 mm. Kształty, wymiary i rodzaj zakończenia trzeba porównać z drążkiem, przegubem oraz stroną wału.
Przekładnia ma mechaniczny ogranicznik ruchu. Nie jest napędem elektrycznym i nie zastępuje silnika. Piastę, drążek i elementy montażowe należy dobrać oddzielnie do właściwej geometrii połączenia.
Przed montażem porównaj obciążenie, wymagane przełożenie i przestrzeń przy wale. Dopuszczalny moment przekładni nie jest masą pancerza; nie należy traktować go jako bezpośredniej wartości udźwigu w kilogramach.
Ilustracja przypisana do indeksu; przy ilustracji rodziny właściwe połączenia i zakres pozycji podano w danych.
Dane techniczne
| Indeks produktu | 2001681 |
|---|---|
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | ACE |
| Przełożenie | 1:11 |
| Moment maksymalny | 18 Nm |
| Wejście przekładni | kwadrat 8 mm |
| Wyjście przekładni | kwadrat męski 13 mm |
| Ogranicznik ruchu | tak |
2001681
Dane techniczne
| Indeks produktu | 2001681 |
|---|---|
| Przełożenie | 1:11 |
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | ACE |
| Moment maksymalny | 18 Nm |
| Wejście przekładni | kwadrat 8 mm |
| Wyjście przekładni | kwadrat męski 13 mm |
| Ogranicznik ruchu | tak |
Identyfikatory produktu
- MPN
- 2001681
Opinie (0)
Ten produkt nie ma jeszcze opinii.
SIMU przekładnia ACE 1:11 C8 / C13M o indeksie 2001681 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.
