Numer katalogowy: 9420644
SIMU uchwyt Ø50 z pierścieniem oczkowym o indeksie 9420644 jest elementem mechanicznego mocowania napędu rolety. Dopuszczalny moment podany dla tej pozycji wynosi 85 Nm.
SIMU uchwyt Ø50 z pierścieniem oczkowym o indeksie 9420644 jest elementem mechanicznego mocowania napędu rolety. Dopuszczalny moment podany dla tej pozycji wynosi 85 Nm.
Dobór wymaga porównania głowicy silnika, konstrukcji skrzynki i sposobu ustalenia napędu. Średnica rodziny głowicy nie określa średnicy wału nawojowego, dlatego nie należy dobierać uchwytu wyłącznie po wymiarze rury.
Przy zamianie części trzeba sprawdzić rozstaw i rodzaj otworów oraz sposób osadzenia pierścienia. Nazwy systemów skrzynek oznaczają zgodność montażową, a nie zmianę producenta tego indeksu.
Element powinien przenosić obciążenie na odpowiednio przygotowany bok skrzynki lub podporę. Po montażu należy sprawdzić pewne osadzenie głowicy i brak możliwości jej obrotu podczas pracy napędu.

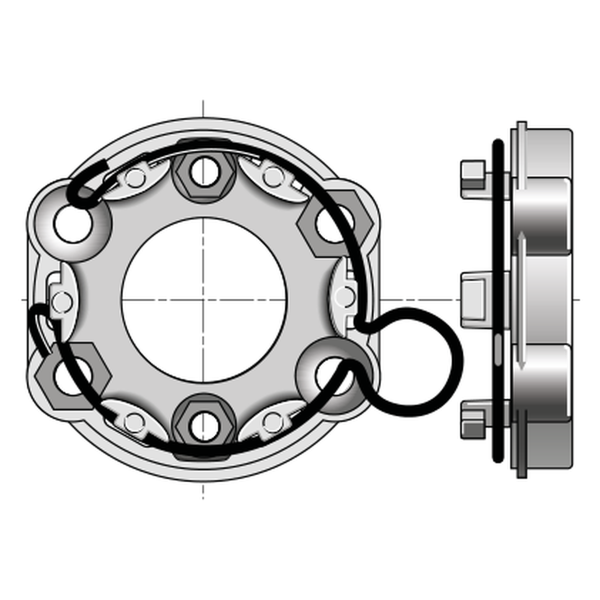

Rysunek katalogowy właściwego elementu. Wymiary pomocnicze na ilustracji należy odczytywać dla wskazanego indeksu.
| Indeks produktu | 9420644 |
|---|---|
| Rodzaj produktu | element mocowania silnika |
| Maksymalny moment mocowania | 85 Nm |
| Rodzina głowicy | Ø50 |
| Materiał | zamak |
| Rozstaw mocowania | 48 mm dla otworów 6 mm; 60 mm dla otworów 8 mm |
| Pierścień ustalający | z oczkiem, w zestawie |
| Indeks produktu | 9420644 |
|---|---|
| Materiał | zamak |
| Rozstaw mocowania | 48 mm dla otworów 6 mm; 60 mm dla otworów 8 mm |
| Rodzaj produktu | element mocowania silnika |
| Maksymalny moment mocowania | 85 Nm |
| Pierścień ustalający | z oczkiem, w zestawie |
| Rodzina głowicy | Ø50 |
