Numer katalogowy: 2001676

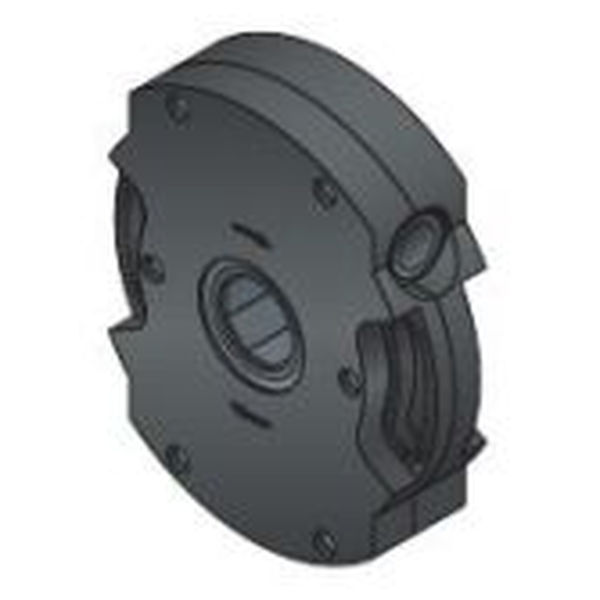

SIMU przekładnia ACE 1:5 H7 / C13M o indeksie 2001676 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.
SIMU przekładnia ACE 1:5 H7 / C13M o indeksie 2001676 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.
Wejście tego wariantu ma kształt sześciokąt 7 mm, a wyjście to kwadrat męski 13 mm. Kształty, wymiary i rodzaj zakończenia trzeba porównać z drążkiem, przegubem oraz stroną wału.
Przekładnia ma mechaniczny ogranicznik ruchu. Nie jest napędem elektrycznym i nie zastępuje silnika. Piastę, drążek i elementy montażowe należy dobrać oddzielnie do właściwej geometrii połączenia.
Przed montażem porównaj obciążenie, wymagane przełożenie i przestrzeń przy wale. Dopuszczalny moment przekładni nie jest masą pancerza; nie należy traktować go jako bezpośredniej wartości udźwigu w kilogramach.
Ilustracja przypisana do indeksu; przy ilustracji rodziny właściwe połączenia i zakres pozycji podano w danych.
| Indeks produktu | 2001676 |
|---|---|
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | ACE |
| Przełożenie | 1:5 |
| Moment maksymalny | 8 Nm |
| Wejście przekładni | sześciokąt 7 mm |
| Wyjście przekładni | kwadrat męski 13 mm |
| Ogranicznik ruchu | tak |
| Indeks produktu | 2001676 |
|---|---|
| Przełożenie | 1:5 |
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | ACE |
| Moment maksymalny | 8 Nm |
| Wejście przekładni | sześciokąt 7 mm |
| Wyjście przekładni | kwadrat męski 13 mm |
| Ogranicznik ruchu | tak |
Identyfikatory produktu
SIMU przekładnia ACE 1:5 H7 / C13M o indeksie 2001676 jest mechaniczną przekładnią do ręcznej obsługi zgodnej rolety. Przełożenie i dopuszczalny moment określają sposób doboru do układu osłony.

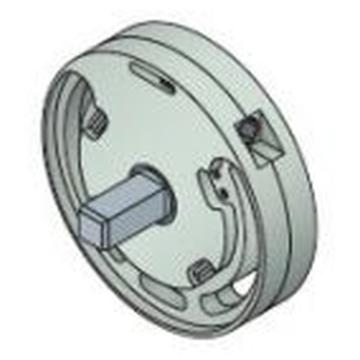

SIMU przekładnia 1420B 1:7 H7 / C10 o indeksie 2002041 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Becker uchwyt ścienny P/R z zatrzaskiem i płytką, indeks 4930 200 186 0, to uchwyt montażowy napędu do zastosowania: rolety. Wariant ma dopasowanie montażowe: Mini-Lasche.

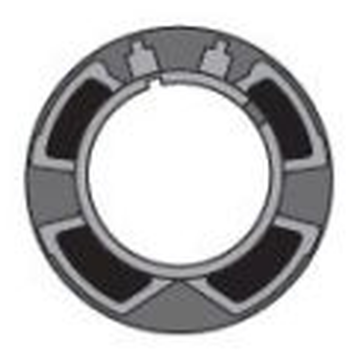

SIMU adapter Ø50 do rury ZF80 o indeksie 9011792 dopasowuje zgodny napęd do profilu ZF80.
Aretacja 77 mm bez otworu to element prowadzenia i ustalenia profilu pancerza rolety. Indeks 005077D pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Zaślepka z kapturkiem biała. W tym wariancie: średnica nominalna: 14 mm; kolor: biały.
Rączka do taśmy/sznura biała to element uchwytowy do obsługi osłony. Indeks 001200S pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Kołek oporowy 28 mm do listwy dolnej, SZARY to ogranicznik stosowany przy listwie dolnej rolety. Indeks 022714S pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Becker uchwyt skrzynkowy L Stern-16, indeks 4931 300 091 0, to uchwyt montażowy napędu do zastosowania: rolety. Wariant ma dopasowanie montażowe: gwiazda do czopów 1/16, 2/16 i 4/16.
SIMU uchwyt T6 z otworami M6, rozstaw 48 mm o indeksie 9530042 służy do mechanicznego zamocowania zgodnego napędu rolety lub osłony. Właściwą rodzinę i sposób montażu podano w tabeli.
Pierścień zwiększający średnicę rury z Ø 60/80. W tym wariancie: średnice podane w oznaczeniu: 60 / 80 mm; wymiar W: 35 mm.

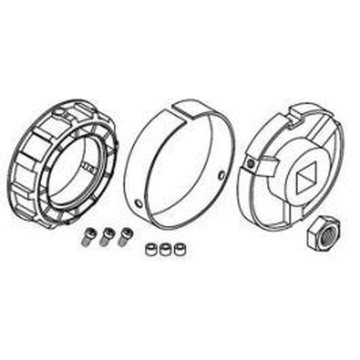

SIMU zestaw adaptacji Ø133 mm do rury Ø139,7 x 3,2 mm Ø80 o indeksie 9013438 służy do dopasowania zgodnego napędu do profilu rury wału. Jest oddzielnym elementem układu mechanicznego bramy lub zamknięcia przemysłowego.
MINIBLOK uniwersalny 3-elementowy. W tym wariancie: wymiar W1: 100 mm; wymiar W2: 160 mm; liczba elementów: 3.
Prowadnica taśmy 14 mm metal. ze szczotką i maskownicą biała. W tym wariancie: materiał: stal; kolor: biały; montaż: bezpośrednio do ściany.
