SIMU przekładnia 1420B 1:7 H7 / C10
Numer katalogowy: 2002041
SIMU przekładnia 1420B 1:7 H7 / C10 o indeksie 2002041 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
SIMU przekładnia 1420B 1:7 H7 / C10
SIMU przekładnia 1420B 1:7 H7 / C10 o indeksie 2002041 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Zastosowanie i dobór
Przekładnia 1420B ma przełożenie 1:7, wejście sześciokąt 7 mm i wyjście w postaci kwadratu 10 mm. Wersja ma ogranicznik ruchu. Maksymalny moment 14,2 Nm nie jest masą pancerza ani uniwersalnym udźwigiem rolety.
Przed montażem porównaj wskazaną rodzinę urządzeń, wymiary zabudowy oraz geometrię połączeń. Sam format płyty albo średnica części nie potwierdza zamienności z innym indeksem.
Pozycja obejmuje element opisany w tabeli. Pozostałe części mechanizmu i mocowanie do konstrukcji trzeba dobrać oddzielnie. Po złożeniu należy sprawdzić współosiowość, pewne połączenie i działanie kompletnego układu.

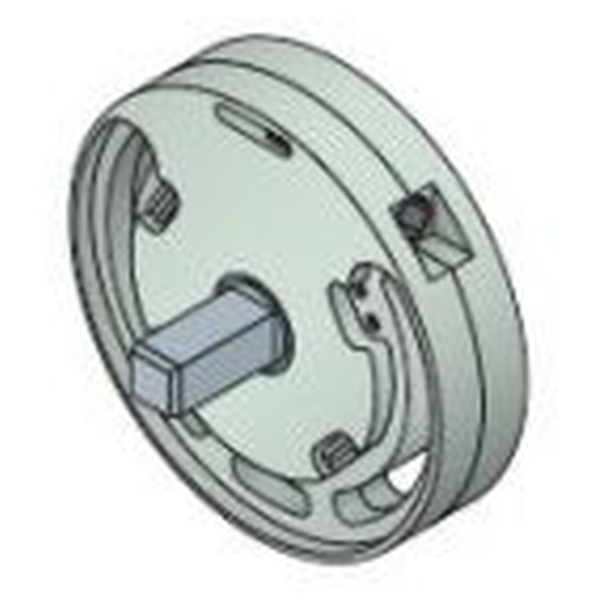

Ilustracja przypisana do indeksu lub jego rodziny. Zakres pozycji i właściwe połączenia określa tabela danych.
Dane techniczne
| Indeks produktu | 2002041 |
|---|---|
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | 1420B |
| Przełożenie | 1:7 |
| Moment maksymalny | 14,2 Nm |
| Wejście przekładni | sześciokąt 7 mm |
| Wyjście przekładni | kwadrat 10 mm |
| Ogranicznik ruchu | tak |
| Materiał obudowy | zamak |
| Grubość mechanizmu | 20 mm |
| Średnica obudowy | 86 mm |
| Rozstaw mocowania | 70 mm |
2002041
Dane techniczne
| Indeks produktu | 2002041 |
|---|---|
| Przełożenie | 1:7 |
| Rozstaw mocowania | 70 mm |
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | 1420B |
| Materiał obudowy | zamak |
| Moment maksymalny | 14,2 Nm |
| Wejście przekładni | sześciokąt 7 mm |
| Wyjście przekładni | kwadrat 10 mm |
| Ogranicznik ruchu | tak |
| Grubość mechanizmu | 20 mm |
| Średnica obudowy | 86 mm |
Identyfikatory produktu
- MPN
- 2002041
Opinie (0)
Ten produkt nie ma jeszcze opinii.
SIMU przekładnia 1420B 1:7 H7 / C10 o indeksie 2002041 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
w tej samej kategorii
16 innych produktów z tej samej kategorii:
Trzpień z uchem na sześciokąt dł. 250 mm
Trzpień z uchem na sześciokąt dł. 250 mm. W tym wariancie: długość: 250 mm; kolor: czarny.
Dostępność: Obecnie brak na stanie
Becker wieszak sztywny 2-członowy 50/60
Becker wieszak sztywny 2-członowy 50/60, indeks 4902 000 307 0, to wieszak sztywny do zastosowania: rolety z napędem rozpoznającym sztywne wieszaki. Wariant ma dopasowanie montażowe: wał 50 lub 60 mm.
Dostępność: Obecnie brak na stanie
Becker uchwyt systemowy Inoutic
Becker uchwyt systemowy Inoutic, indeks 4930 300 359 0, to uchwyt montażowy napędu do zastosowania: rolety. Wariant ma dopasowanie montażowe: Mini-Lasche i bok Inoutic.
Dostępność: Obecnie brak na stanie
SIMU zestaw adaptacji Ø100 mm do rury Ø108 x...
SIMU zestaw adaptacji Ø100 mm do rury Ø108 x 3,6 mm Ø80 o indeksie 9001313 służy do dopasowania zgodnego napędu do profilu rury wału. Jest oddzielnym elementem układu mechanicznego bramy lub zamknięcia przemysłowego.
Dostępność: Obecnie brak na stanie
Rura stalowa ośmiokątna Ø 40 x 0,8
Rura stalowa ośmiokątna Ø 40 x 0,8. W tym wariancie: średnica nominalna: 40 mm; grubość ścianki: 0,8 mm.
Dostępność: Obecnie brak na stanie
Wieszak filc. wpust ALU bez rozcięcia 150 mm do...
Wieszak filc. wpust ALU bez rozcięcia 150 mm do 37-52. W tym wariancie: długość: 150 mm; wysokość profilu pancerza: 37-52 mm.
Dostępność: Obecnie brak na stanie
Wieszak filc. wpust ALU bez rozcięcia 170 mm do...
Wieszak filc. wpust ALU bez rozcięcia 170 mm do 37-52. W tym wariancie: długość: 170 mm; wysokość profilu pancerza: 37-52 mm.
Dostępność: Obecnie brak na stanie
Drążek z korbką aluminiowy, fi 15 - 1900 mm biały
Drążek z korbką aluminiowy, fi 15 - 1900 mm biały. W tym wariancie: kolor: biały; średnica drążka: 15 mm; wymiary drążka L1 / L2: 1900/1760 mm.
Dostępność: Obecnie brak na stanie
SIMU płyta silnika 400 x 400 mm Ø89
SIMU płyta silnika 400 x 400 mm Ø89 o indeksie 9017162 służy do zamocowania właściwego napędu po stronie silnikowej. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Dostępność: Obecnie brak na stanie

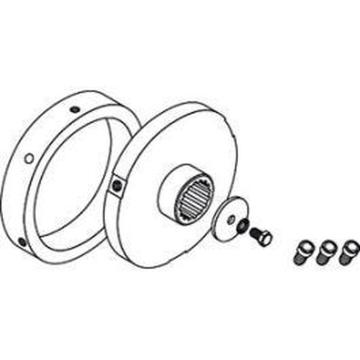

SIMU zestaw adaptacji Ø160 mm do rury Ø168 x...
