Numer katalogowy: P940077 00002
BFT MICHELANGELO BT A80 to mechanizm szlabanu do kontroli wjazdu na parking lub teren obiektu. Ten wariant obsługuje przejazd do 8 m i jest przeznaczony do pracy intensywnej.
BFT MICHELANGELO BT A80 to mechanizm szlabanu do kontroli wjazdu na parking lub teren obiektu. Ten wariant obsługuje przejazd do 8 m i jest przeznaczony do pracy intensywnej.
Centrala MERAK BM służy do konfiguracji ruchu i podłączenia zgodnego wyposażenia. Czas otwierania 8 s odnosi się do warunków i ramienia dobranych dla tego modelu; wyposażenie ramienia wpływa na jego wyważenie oraz ustawienia pracy.
Enkoder wspomaga kontrolę ruchu, a regulowane zwalnianie pozwala dopasować końcową fazę manewru. Układ szlabanu należy uzupełnić o urządzenia bezpieczeństwa odpowiednie dla konkretnego przejazdu.
Przed zamówieniem ustal wymagane światło przejazdu, serię ramienia, jego dodatkowe wyposażenie i właściwą sprężynę. Pozycja dotyczy mechanizmu wskazanego kodem P940077 00002; nie jest kompletnym zestawem z ramieniem, fotokomórkami i akcesoriami montażowymi.
Obudowa ma wysokość 1200 mm, a stopień ochrony wynosi IP54. Deklarowany zakres temperatur to od -20 do +55°C. Integracja U-Link wymaga zgodnych modułów i konfiguracji całej instalacji.

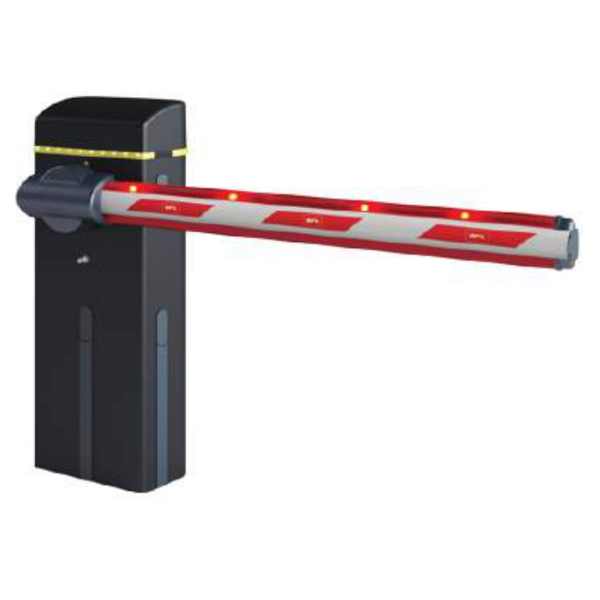

Zdjęcie pokazuje mechanizm z przykładowym ramieniem. Ramię, sprężynę i wyposażenie przejazdu należy skompletować zgodnie z parametrami wybranego wariantu.
| Indeks produktu | P940077 00002 |
|---|---|
| Model | MICHELANGELO BT A80 |
| Rodzaj urządzenia | mechanizm szlabanu elektromechanicznego |
| Zasilanie napędu | 24 V DC |
| Centrala sterująca | MERAK BM |
| Światło przejazdu | do 8 m |
| Czas otwierania zależny od ramienia | 8 s |
| Intensywność użytkowania | intensywna |
| Stopień ochrony | IP54 |
| Temperatura pracy | od -20 do +55°C |
| Wysokość obudowy | 1200 mm |
| Wykrywanie oddziaływania przeszkody | enkoder |
| Blokowanie | mechaniczne |
| Komunikacja systemowa | U-Link |
| Sprężyna równoważąca | dobór sprężyny do ramienia i wyposażenia |
| Ramię i osprzęt | dobierane oddzielnie |
| Zwalnianie przy ruchu | regulowane |
| Odblokowanie | wewnątrz obudowy |
| Stopień ochrony | IP54 |
|---|---|
| Indeks produktu | P940077 00002 |
| Temperatura pracy | od -20 do +55°C |
| Rodzaj urządzenia | mechanizm szlabanu elektromechanicznego |
| Model | MICHELANGELO BT A80 |
| Zasilanie napędu | 24 V DC |
| Odblokowanie | wewnątrz obudowy |
| Centrala sterująca | MERAK BM |
| Światło przejazdu | do 8 m |
| Czas otwierania zależny od ramienia | 8 s |
| Intensywność użytkowania | intensywna |
| Wysokość obudowy | 1200 mm |
| Wykrywanie oddziaływania przeszkody | enkoder |
| Blokowanie | mechaniczne |
| Komunikacja systemowa | U-Link |
| Sprężyna równoważąca | dobór sprężyny do ramienia i wyposażenia |
| Ramię i osprzęt | dobierane oddzielnie |
| Zwalnianie przy ruchu | regulowane |
Identyfikatory produktu
BFT MICHELANGELO BT A80 to mechanizm szlabanu do kontroli wjazdu na parking lub teren obiektu. Ten wariant obsługuje przejazd do 8 m i jest przeznaczony do pracy intensywnej.
Elero adapter RevoLine S ośmiokąt, rozmiar 60 Selve, Döhner służy do dopasowania zgodnego napędu rurowego do wału nawojowego. O doborze decyduje indeks 220050001, rodzina silnika oraz przekrój rury.
YOODA Napęd rurowy 59S, 100 Nm, 12 obr./min.. Napęd przeznaczony do brama rolowana pergola.
Somfy Obsadka do rury 28x0,7 mm, indeks 9013933, to obsadka do zgodnego mechanizmu osłony. Wykonanie jest przeznaczone do połączenia: 28 x 0,7 mm.

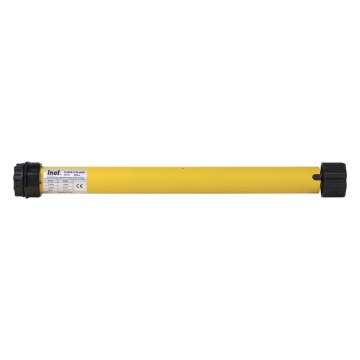

Inel N-20P to silnik rurowy do zastosowań takich jak rolety zewnętrzne. Wariant ma moment 20 Nm i pracuje z prędkością 15 obr./min.

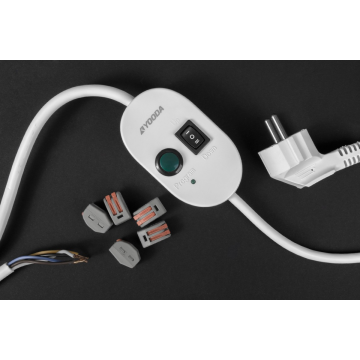

YOODA Kabel montażowy do napędów rurowych to przewód do wskazanych prac przy automatyce osłon. Wariant identyfikuje indeks 906331.
Somfy Oximo 40 io 9/16 to silnik rurowy do rolet zewnętrznych. Wariant 1038015 rozwija moment 9 Nm przy prędkości 16 obr./min.
Nice Era LH 5517 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 55 Nm i prędkości 17 obr./min. W tym wykonaniu obsługa odbywa się przewodowo, bez wbudowanego odbiornika radiowego.
Becker Adapter - pierścień E65, indeks 4930 040 707 2, dopasowuje podparcie przy głowicy silnika do wnętrza rury nawojowej. Jest przeznaczony do profilu E65; oznaczenie kształtu wału to profilowy.
YOODA Pilot MAGNETIC PRO 1-kanałowy, YSH to element do obsługi zgodnej automatyki. Liczba kanałów wskazana dla tego wariantu: 1.
Elero Revio-868 SW to podtynkowy odbiornik radiowy z wyjściami bezpotencjałowymi. Umożliwia połączenie zgodnej instalacji z nadajnikami ProLine.

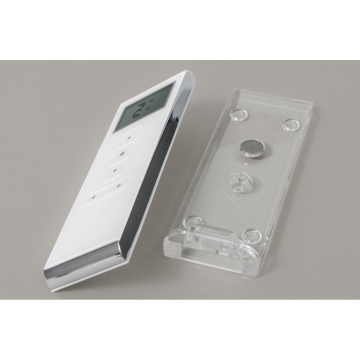

YOODA Pilot AURORA 15-kanałowy to element do obsługi zgodnej automatyki. Liczba kanałów wskazana dla tego wariantu: 15.
