Numer katalogowy: 4930 040 707 2
Becker Adapter - pierścień E65, indeks 4930 040 707 2, dopasowuje podparcie przy głowicy silnika do wnętrza rury nawojowej. Jest przeznaczony do profilu E65; oznaczenie kształtu wału to profilowy.
Becker Adapter - pierścień E65, indeks 4930 040 707 2, dopasowuje podparcie przy głowicy silnika do wnętrza rury nawojowej. Jest przeznaczony do profilu E65; oznaczenie kształtu wału to profilowy.
Wariant należy dobierać do konkretnej geometrii rury i zgodnej serii napędu: P5-P13, R7-R50. Sama podobna średnica nie potwierdza zgodności z innym profilem.
Pierścień nie zastępuje zabieraka przenoszącego moment obrotowy. Dobór obejmuje więc zarówno ten element, jak i właściwe zakończenie wyjścia silnika.
W części konfiguracji serii P potrzebny jest również pierścień pośredni. Przed montażem porównaj oznaczenie rury, serię napędu i rysunek elementu. Nie należy wciskać niedopasowanej części siłą.

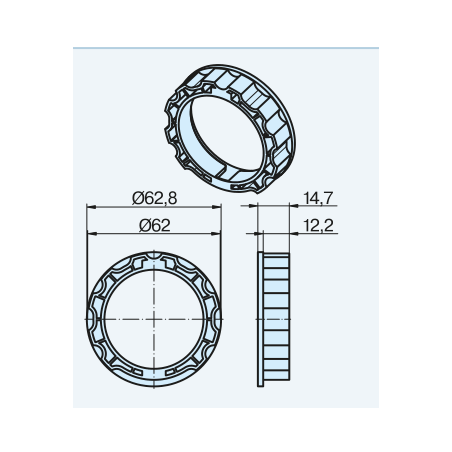

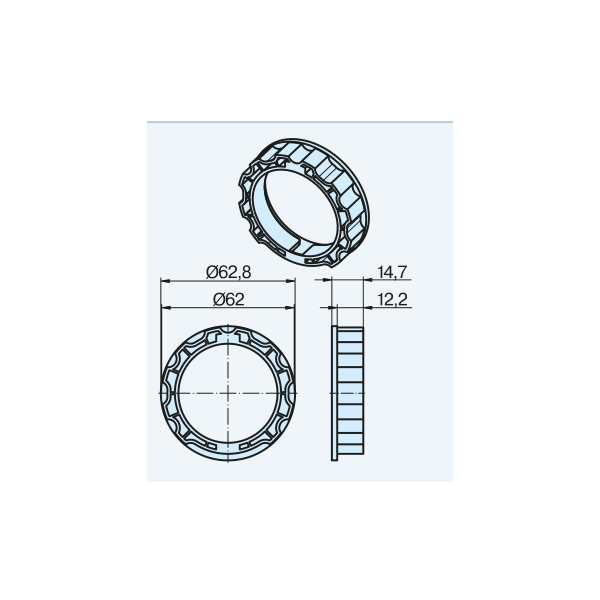

Ilustracja techniczna pokazuje geometrię części. Powiązane numery w tabeli wskazują elementy do doboru, a nie deklarację ich obecności w opakowaniu.
| Indeks produktu | 4930 040 707 2 |
|---|---|
| Rodzaj elementu | pierścień adaptacyjny |
| Profil wału | E65 |
| Kształt wału | profilowy |
| Zgodne serie napędów Becker | P5-P13, R7-R50 |
| Powiązane elementy dobierane osobno | 4930 300 047 0 |
| Indeks produktu | 4930 040 707 2 |
|---|---|
| Rodzaj elementu | pierścień adaptacyjny |
| Profil wału | E65 |
| Kształt wału | profilowy |
| Zgodne serie napędów Becker | P5-P13, R7-R50 |
| Powiązane elementy dobierane osobno | 4930 300 047 0 |
Identyfikatory produktu
Becker Adapter - pierścień E65, indeks 4930 040 707 2, dopasowuje podparcie przy głowicy silnika do wnętrza rury nawojowej. Jest przeznaczony do profilu E65; oznaczenie kształtu wału to profilowy.
Sprzęgło do żaluzji 7mm. do JA to element przenoszący obrót w mechanizmie żaluzji. Indeks 163001202 pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Sprzęgło do JA 14mm, długie (2 szt.) to element przenoszący obrót w mechanizmie żaluzji. Indeks 265001002 pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Becker uchwyt do osadzenia w tynku P/R 3/20, indeks 4930 040 607 0, to uchwyt montażowy napędu do zastosowania: rolety. Wariant ma dopasowanie montażowe: czop 3/20.
Time Control TC 4410 II. W tym wariancie: napięcie znamionowe: 3 V; długość: 182 mm; liczba kanałów: 10; częstotliwość radiowa: 868,3 MHz.
Sprzęgło do żaluzji 4-kąt 6mm do JA to element przenoszący obrót w mechanizmie żaluzji. Indeks 163008901 pozwala odróżnić tę pozycję od podobnych części i innych wykonań.

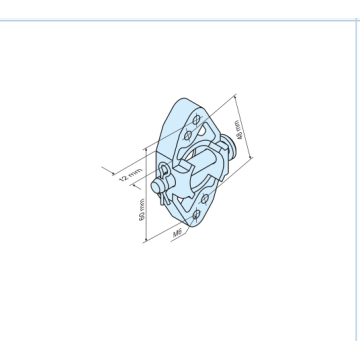

Becker uchwyt markizowy L M6, indeks 4931 010 728 0, to uchwyt montażowy napędu do zastosowania: osłony przeciwsłoneczne i osłony ogrodów zimowych, obciążenie zmienne. Wariant ma dopasowanie montażowe: czop 3/25.
