Numer katalogowy: N-20LER

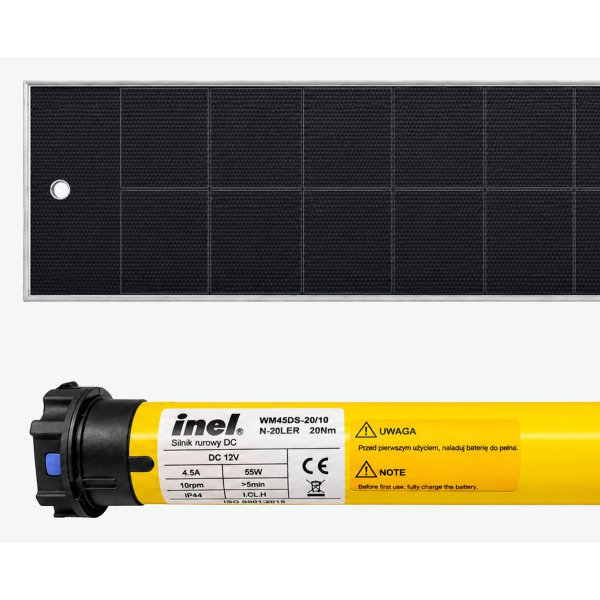

Inel N-20LER to silnik solarny o momencie 20 Nm i zasilaniu 12 V DC. Służy do napędzania osłon dobranych do jego momentu, sposobu sterowania i zastosowanej rury nawojowej.
Inel N-20LER to silnik solarny o momencie 20 Nm i zasilaniu 12 V DC. Służy do napędzania osłon dobranych do jego momentu, sposobu sterowania i zastosowanej rury nawojowej.
Wbudowany akumulator współpracuje z panelem słonecznym dołączonym do kompletu. Zasilanie takiego zestawu wymaga doboru miejsca panelu, w którym dostęp światła nie jest stale ograniczany przez otoczenie. Elektroniczne krańcówki pozwalają ustalić zakres ruchu osłony.
Napęd ma funkcję obracania lamelami. Przy zastosowaniu w rolecie trzeba uwzględnić wymagane wieszaki blokujące i stopery oraz dopasować akcesoria do profilu wału.
Dobór obejmuje masę i wymiary osłony, profil rury oraz opory ruchu. Momentu podanego w niutonometrach nie należy przeliczać bezpośrednio na dopuszczalną masę rolety bez uwzględnienia geometrii całego układu.
Silnik jest oferowany z panelem słonecznym i akcesoriami montażowymi. Zakres adaptacji i mocowania należy potwierdzić dla wybranej rury nawojowej.
| Indeks produktu | N-20LER |
|---|---|
| Rodzaj produktu | silnik rurowy z panelem słonecznym |
| Moment obrotowy | 20 Nm |
| Napięcie zasilania | 12 V DC |
| Położenia krańcowe | elektroniczne |
| Zastosowanie | rolety |
| Sterowanie radiowe | wbudowany odbiornik, komunikacja jednokierunkowa |
| Rura oktagonalna | 50 lub 60 mm |
| Rura okrągła | 63 lub 78 mm |
| Prędkość obrotowa | 10 obr./min |
| Średnica rury silnika | 45 mm |
| Moc znamionowa | 55 W |
| Prąd znamionowy | 4,5 A |
| Maksymalna liczba obrotów | 30 |
| Masa | 2,40 kg |
| Stopień ochrony | IP44 |
| Zakres kompletu | panel słoneczny i akcesoria montażowe |
| Akumulator | wbudowany |
| Wymiary panelu słonecznego | 470 x 60 x 5 mm |
| Moment obrotowy | 20 Nm |
|---|---|
| Prędkość obrotowa | 10 obr./min |
| Stopień ochrony | IP44 |
| Indeks produktu | N-20LER |
| Prąd znamionowy | 4,5 A |
| Masa | 2,40 kg |
| Zastosowanie | rolety |
| Maksymalna liczba obrotów | 30 |
| Sterowanie radiowe | wbudowany odbiornik, komunikacja jednokierunkowa |
| Moc znamionowa | 55 W |
| Akumulator | wbudowany |
| Rodzaj produktu | silnik rurowy z panelem słonecznym |
| Napięcie zasilania | 12 V DC |
| Rura okrągła | 63 lub 78 mm |
| Położenia krańcowe | elektroniczne |
| Średnica rury silnika | 45 mm |
| Zakres kompletu | panel słoneczny i akcesoria montażowe |
| Rura oktagonalna | 50 lub 60 mm |
| Wymiary panelu słonecznego | 470 x 60 x 5 mm |
Identyfikatory produktu
