Numer katalogowy: N-20E
Inel N-20E to silnik rurowy o momencie 20 Nm i zasilaniu 230 V AC. Służy do napędzania osłon dobranych do jego momentu, sposobu sterowania i zastosowanej rury nawojowej.

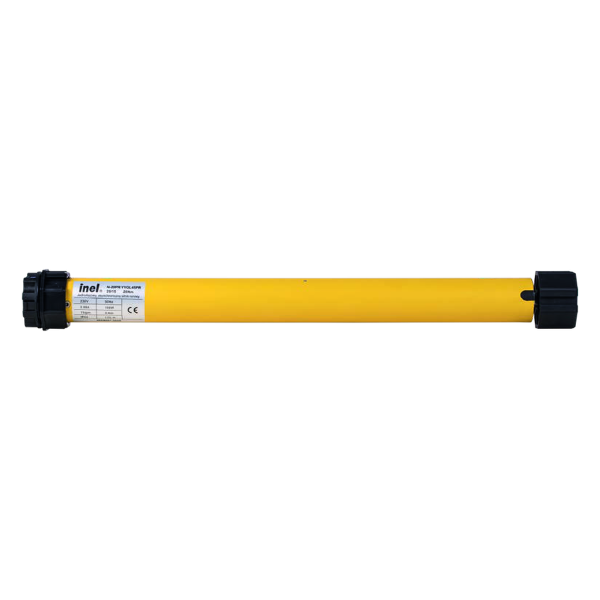

Ilustracja przedstawia rodzinę napędów. Parametry wybranego modelu podano w danych technicznych.
Inel N-20E to silnik rurowy o momencie 20 Nm i zasilaniu 230 V AC. Służy do napędzania osłon dobranych do jego momentu, sposobu sterowania i zastosowanej rury nawojowej.
Wersja przewodowa pozwala przygotować obsługę z odpowiedniego łącznika lub sterownika. Sposób sterowania trzeba dobrać do elektronicznych położeń krańcowych i planowanego sposobu użytkowania osłony.
Elektronika nadzoruje ruch i umożliwia wykrywanie przeszkód. Możliwy jest montaż rolety na miękkich wieszakach, a automatyczne programowanie krańców wymaga zastosowania wieszaków blokujących i stoperów.
Dobór obejmuje masę i wymiary osłony, profil rury oraz opory ruchu. Momentu podanego w niutonometrach nie należy przeliczać bezpośrednio na dopuszczalną masę rolety bez uwzględnienia geometrii całego układu.
Silnik jest oferowany z akcesoriami montażowymi. Zakres adaptacji i mocowania należy potwierdzić dla wybranej rury nawojowej. Wieszaki blokujące i stopery wymagają osobnego doboru.
Ilustracja katalogowa przedstawia rodzinę napędów. Parametry i zakres wyposażenia tego wariantu podano w opisie oraz tabeli danych technicznych.
| Indeks produktu | N-20E |
|---|---|
| Rodzaj produktu | silnik rurowy |
| Moment obrotowy | 20 Nm |
| Napięcie zasilania | 230 V AC |
| Położenia krańcowe | elektroniczne |
| Zastosowanie | rolety |
| Sterowanie | przewodowe |
| Funkcja kontroli ruchu | wykrywanie przeszkód |
| Rura nawojowa | oktagonalna 60 mm |
| Prędkość obrotowa | 15 obr./min |
| Średnica rury silnika | 45 mm |
| Moc znamionowa | 156 W |
| Prąd znamionowy | 0,68 A |
| Maksymalna liczba obrotów | 25 |
| Masa | 1,95 kg |
| Stopień ochrony | IP44 |
| Częstotliwość zasilania | 50 Hz |
| Adaptacja na zamówienie | rura oktagonalna 50 mm, po potwierdzeniu doboru |
| Zakres kompletu | akcesoria montażowe |
| Długość montażowa L1 | 530 mm |
| Moment obrotowy | 20 Nm |
|---|---|
| Prędkość obrotowa | 15 obr./min |
| Stopień ochrony | IP44 |
| Indeks produktu | N-20E |
| Sterowanie | przewodowe |
| Częstotliwość zasilania | 50 Hz |
| Prąd znamionowy | 0,68 A |
| Masa | 1,95 kg |
| Zastosowanie | rolety |
| Maksymalna liczba obrotów | 25 |
| Moc znamionowa | 156 W |
| Rodzaj produktu | silnik rurowy |
| Rura nawojowa | oktagonalna 60 mm |
| Napięcie zasilania | 230 V AC |
| Położenia krańcowe | elektroniczne |
| Funkcja kontroli ruchu | wykrywanie przeszkód |
| Średnica rury silnika | 45 mm |
| Zakres kompletu | akcesoria montażowe |
| Długość montażowa L1 | 530 mm |
| Adaptacja na zamówienie | rura oktagonalna 50 mm, po potwierdzeniu doboru |
