Numer katalogowy: 2007117
SIMU CENTRIS L 60/200 to centralny napęd do krat i bram rolowanych, o momencie 100 Nm i prędkości 10 obr./min. Wersję 2007117 przeznaczono do wału 60 mm i koła 200 mm.
SIMU CENTRIS L 60/200 to centralny napęd do krat i bram rolowanych, o momencie 100 Nm i prędkości 10 obr./min. Wersję 2007117 przeznaczono do wału 60 mm i koła 200 mm.
Różnica średnicy wału lub koła wpływa na zgodność mechaniczną. Oznaczenie 60/200 opisuje wymiary zespołu, dlatego nie należy dobierać zamiennika wyłącznie według momentu obrotowego.
Wbudowany hamulec współpracuje z mechanizmem wysprzęglenia. Dostęp do ręcznego zwolnienia trzeba zaplanować przy montażu, wraz z prowadzeniem linki i doborem punktu obsługi.
Krańcówki z pierścieniami pamięci pozwalają ustawić drogę ruchu. Przed uruchomieniem należy sprawdzić mechanikę i wyważenie osłony oraz zgodność sterowania z napędem 230 V AC.
Silnik przeznaczono do pracy przerywanej. Zakres 12 obrotów i dopuszczalna częstotliwość cykli wymagają sprawdzenia względem rzeczywistej wysokości bramy i średnicy nawoju.

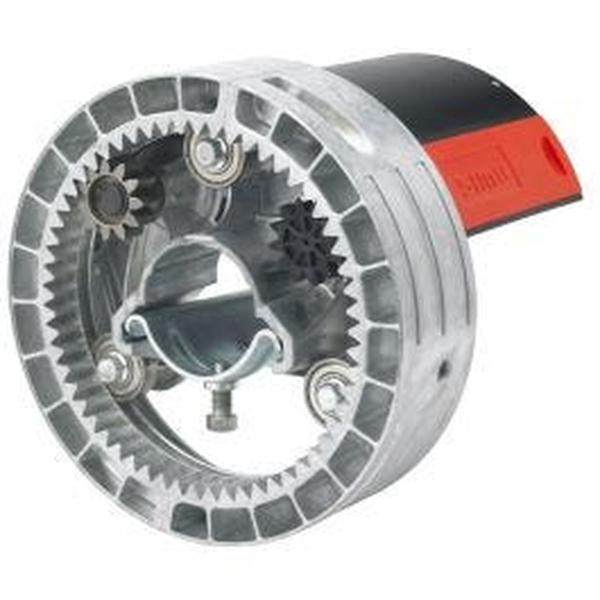

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
| Indeks produktu | 2007117 |
|---|---|
| Rodzaj produktu | napęd centralny do krat i bram rolowanych |
| Model | CENTRIS L 60/200 |
| Moment obrotowy | 100 Nm |
| Prędkość obrotowa | 10 obr./min |
| Moc znamionowa | 360 W |
| Zasilanie | 230 V AC / 50 Hz |
| Masa katalogowa | 8,21 kg |
| Prąd znamionowy | 1,6 A |
| Stopień ochrony | IPX4 |
| Klasa izolacji | I |
| Średnica wału | 60 mm |
| Średnica koła nawojowego | 200 mm |
| Długość montażowa A | 357 mm |
| Zakres krańcówek | 12 obrotów |
| Hamulec i wysprzęglenie | tak |
| Katalogowa liczba cykli na dzień | 10, nie bezpośrednio jeden po drugim |
| Próg zabezpieczenia termicznego | 4 min |
| Regulacja krańcówek | półautomatyczna, pierścienie pamięci |
| Moment obrotowy | 100 Nm |
|---|---|
| Prędkość obrotowa | 10 obr./min |
| Zasilanie | 230 V AC / 50 Hz |
| Stopień ochrony | IPX4 |
| Indeks produktu | 2007117 |
| Prąd znamionowy | 1,6 A |
| Zakres krańcówek | 12 obrotów |
| Moc znamionowa | 360 W |
| Średnica wału | 60 mm |
| Rodzaj produktu | napęd centralny do krat i bram rolowanych |
| Masa katalogowa | 8,21 kg |
| Model | CENTRIS L 60/200 |
| Klasa izolacji | I |
| Katalogowa liczba cykli na dzień | 10, nie bezpośrednio jeden po drugim |
| Średnica koła nawojowego | 200 mm |
| Długość montażowa A | 357 mm |
| Hamulec i wysprzęglenie | tak |
| Próg zabezpieczenia termicznego | 4 min |
| Regulacja krańcówek | półautomatyczna, pierścienie pamięci |
