Numer katalogowy: P935061 00001
BFT P4.5 to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT P4.5 to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę RIGEL 6. Napięcie silnika 230 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Przed mocowaniem siłownika sprawdź skok roboczy, odległości uchwytów i wymagany kąt otwarcia. Sam dopuszczalny ciężar skrzydła nie potwierdza zgodności geometrii montażu.
Pozycja dotyczy napędu oznaczonego indeksem P935061 00001. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

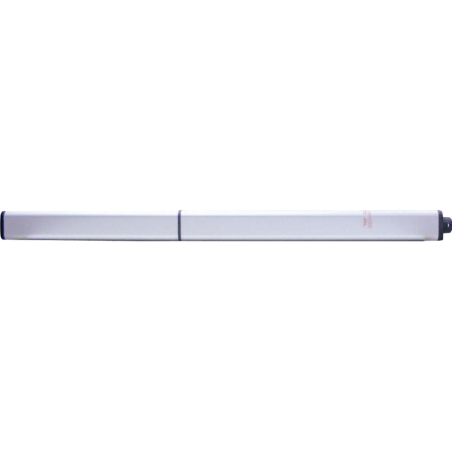

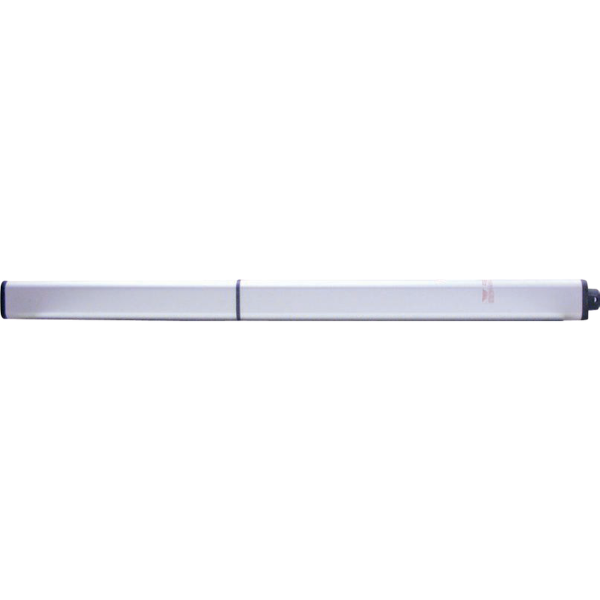

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P935061 00001 |
|---|---|
| Model | P4.5 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | hydrauliczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 230 V |
| Moc pobierana | 250 W |
| Maksymalna długość skrzydła | 4,5 m |
| Maksymalna masa skrzydła | 500 kg |
| Skok roboczy tłoczyska | 390 mm |
| Maksymalny kąt otwarcia | 123° |
| Czas ruchu dla 90° | 28 s + zwalnianie |
| Sposób wyznaczania położeń | według czasu pracy |
| Zwalnianie | podczas zamykania |
| Samoblokowanie | nie |
| Intensywność użytkowania | bardzo intensywna |
| Stopień ochrony | IP55 |
| Temperatura pracy | -10 do 60°C |
| Stopień ochrony | IP55 |
|---|---|
| Indeks produktu | P935061 00001 |
| Temperatura pracy | -10 do 60°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 250 W |
| Napięcie silnika | 230 V |
| Maksymalna długość skrzydła | 4,5 m |
| Model | P4.5 |
| Sposób montażu | naziemny |
| Intensywność użytkowania | bardzo intensywna |
| Technologia napędu | hydrauliczna |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 500 kg |
| Sposób wyznaczania położeń | według czasu pracy |
| Samoblokowanie | nie |
| Maksymalny kąt otwarcia | 123° |
| Zwalnianie | podczas zamykania |
| Skok roboczy tłoczyska | 390 mm |
| Czas ruchu dla 90° | 28 s + zwalnianie |
Identyfikatory produktu
BFT P4.5 to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Somfy ILMO 3 50 WT 10/17 jest elektronicznym silnikiem przewodowym do standardowych rolet zewnętrznych. Wariant 1246383 ma moment 10 Nm oraz prędkość 17 obr./min.
TENPILOT Napęd do bramy skrzydłowej TP400 black, lewy. Napęd przeznaczony do bram wjazdowych.
Becker L70-17-E23. Napęd do żagli przeciwsłonecznych; 70 Nm, 17 obr./min. Indeks: 2070 130 142 0.
Somfy RS100 Solar io 20/12 - zestaw solarny. Napęd do rolet zewnętrznych; 20 Nm, 12 obr./min. Indeks: 1244721.
SIMU DMI5 8/17 to silnik rurowy o momencie 8 Nm i prędkości 17 obr./min. Ten wariant jest oznaczony indeksem 2000711.
Somfy Altus 50 WT 6/32 RH, indeks 1032911, służy do zgodnych rolet i osłon przeciwsłonecznych. Wariant ma moment 6 Nm i prędkość 32 obr,/min.
SunTop-868 L60 RevoLine silnik markizowy 60 Nm, 55mm, wbudowane radio, elektroniczne wył. krańcowe

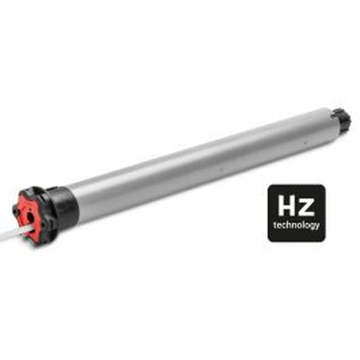

SIMU T5S EHZ 20/17 to napęd rurowy do zgodnych osłon. Moment 20 Nm i prędkość 17 obr./min określają wykonanie oznaczone indeksem 2010370.

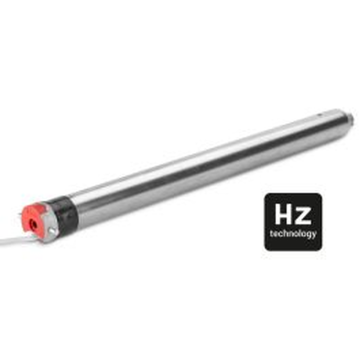

SIMU T6 Hz02 80/12 to silnik rurowy 80 Nm o prędkości 12 obr./min. Indeks 2006373 identyfikuje konkretne wykonanie napędu do osłon zwijanych.
