Numer katalogowy: 2006794
SIMU T9M 400, krańcówka bezpieczeństwa jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2006794 ma moment 400 Nm i prędkość 8 obr./min.
SIMU T9M 400, krańcówka bezpieczeństwa jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2006794 ma moment 400 Nm i prędkość 8 obr./min.
Silnik jest wsuwany w odpowiednio dobrany wał. Baza adaptacji 124 mm oraz zakres krańcówek 15 obrotów dotyczą mechaniki tego wykonania, dlatego trzeba je porównać z rurą i drogą ruchu zamknięcia.
Wersja ma dodatkowy styk krańcowy, który odcina zasilanie po przekroczeniu normalnego zakresu położeń końcowych. Jest to krańcówka bezpieczeństwa, a nie mechaniczne urządzenie przeciw upadkowi pancerza.
Mechanizm awaryjny umożliwia ręczne poruszanie zgodną osłoną po przygotowaniu właściwego osprzętu. Położenie głowicy i dostęp do obsługi powinny zostać sprawdzone przed zamknięciem zabudowy.
Centrala, zabezpieczenia krawędzi i punkty sterowania muszą pasować do zasilania oraz trybu pracy. Sam moment silnika nie określa dopuszczalnej masy każdej bramy; znaczenie mają także średnica nawoju, tarcie i wyważenie.

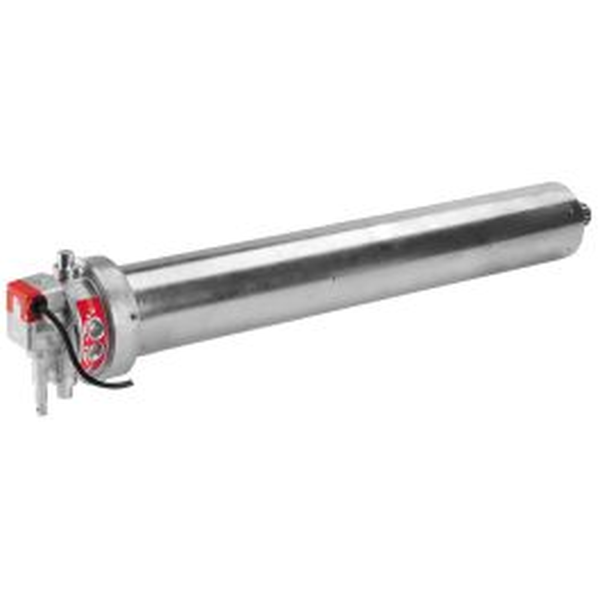

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2006794 |
|---|---|
| Rodzaj produktu | silnik rurowy |
| Model | T9M 400 |
| Moment obrotowy | 400 Nm |
| Prędkość obrotowa | 8 obr./min |
| Moc znamionowa | 750 W |
| Zasilanie | 3 x 230/400 V AC / 50 Hz |
| Masa katalogowa | 19,6 kg |
| Prąd przy 3 x 230 V | 2,6 A |
| Prąd przy 3 x 400 V | 1,5 A |
| Stopień ochrony | IP44 |
| Klasa izolacji | I |
| Zastosowanie | kraty i bramy rolowane, zamknięcia przemysłowe |
| System sterowania | przewodowy, trójfazowy |
| Zakres krańcówek | 15 obrotów |
| Średnica bazy adaptacji | 124 mm |
| Dodatkowa krańcówka bezpieczeństwa | tak |
| Obsługa ręczna | wbudowany mechanizm awaryjny |
| Katalogowa liczba cykli na dzień | 30, nie bezpośrednio jeden po drugim |
| Zabezpieczenie termiczne | próg czasowy 20 min według warunków katalogowych |
| Moment obrotowy | 400 Nm |
|---|---|
| Prędkość obrotowa | 8 obr./min |
| Zasilanie | 3 x 230/400 V AC / 50 Hz |
| Stopień ochrony | IP44 |
| Indeks produktu | 2006794 |
| Zastosowanie | kraty i bramy rolowane, zamknięcia przemysłowe |
| Obsługa ręczna | wbudowany mechanizm awaryjny |
| Zakres krańcówek | 15 obrotów |
| Moc znamionowa | 750 W |
| Zabezpieczenie termiczne | próg czasowy 20 min według warunków katalogowych |
| Rodzaj produktu | silnik rurowy |
| System sterowania | przewodowy, trójfazowy |
| Masa katalogowa | 19,6 kg |
| Model | T9M 400 |
| Klasa izolacji | I |
| Katalogowa liczba cykli na dzień | 30, nie bezpośrednio jeden po drugim |
| Średnica bazy adaptacji | 124 mm |
| Dodatkowa krańcówka bezpieczeństwa | tak |
| Prąd przy 3 x 230 V | 2,6 A |
| Prąd przy 3 x 400 V | 1,5 A |
Identyfikatory produktu
SIMU T9M 400, krańcówka bezpieczeństwa jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2006794 ma moment 400 Nm i prędkość 8 obr./min.
Nice Era Inn Smart S 6/20 AC to silnik rurowy do rolet materiałowych i zgodnych osłon wewnętrznych. Wariant E SMART SI 620 AC ma moment 6 Nm i prędkość znamionową 20 obr./min.
Somfy Roll Up2 24 WireFree Zigbee Li-ion 0,55/38 to akumulatorowy silnik do rolet materiałowych i zgodnych osłon wewnętrznych. Wariant 1246036 ma moment 0,55 Nm i umożliwia regulację prędkości ruchu.
Elero RolTop M4/60 RH. Napęd do rolet zewnętrznych; 4 Nm, 60 obr./min. Indeks: 384690001.
CORTINO Napęd do zasłon (z radiem) DT72EN 45/20 EVO. Napęd przeznaczony do zasłony i firany.
Becker P5-30-C18 PLUS. Napęd do osłon screen ZIP; 5 Nm, 30 obr./min. Indeks: 2009 130 163 0.

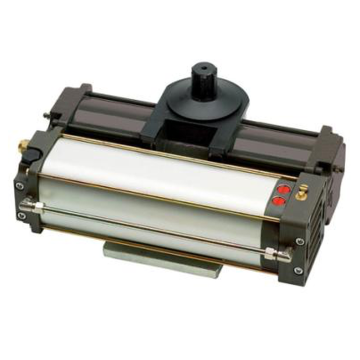

BFT SUB EG to hydrauliczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
