Numer katalogowy: P930011 00005
BFT SUB EG to hydrauliczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
BFT SUB EG to hydrauliczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę RIGEL 6. Napięcie silnika 230 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Wykonanie tego indeksu jest prawe DX. Stronę trzeba sprawdzić względem układu montażowego konkretnej bramy; oznaczenia DX i SX nie są zamiennymi nazwami tego samego elementu.
Zabudowa podziemna wymaga właściwej skrzynki fundamentowej, odwodnienia i dostępu serwisowego. Przed montażem skompletuj odpowiednie elementy przeniesienia ruchu i mechanizm odblokowania.
Pozycja dotyczy napędu oznaczonego indeksem P930011 00005. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

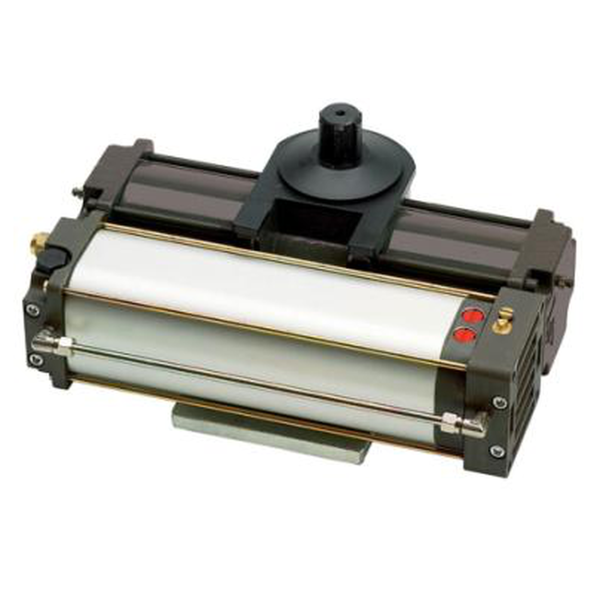

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P930011 00005 |
|---|---|
| Model | SUB EG |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | hydrauliczna |
| Sposób montażu | podziemny |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 230 V |
| Moc pobierana | 250 W |
| Maksymalna masa skrzydła | 800 kg |
| Maksymalny kąt otwarcia | 180° |
| Czas ruchu dla 90° | 24 s |
| Zwalnianie | nie |
| Samoblokowanie | nie |
| Intensywność użytkowania | bardzo intensywna |
| Stopień ochrony | IP67 |
| Temperatura pracy | -10 do 60°C |
| Strona wykonania | prawa DX |
| Stopień ochrony | IP67 |
|---|---|
| Indeks produktu | P930011 00005 |
| Temperatura pracy | -10 do 60°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 250 W |
| Napięcie silnika | 230 V |
| Model | SUB EG |
| Sposób montażu | podziemny |
| Intensywność użytkowania | bardzo intensywna |
| Technologia napędu | hydrauliczna |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 800 kg |
| Samoblokowanie | nie |
| Maksymalny kąt otwarcia | 180° |
| Zwalnianie | nie |
| Czas ruchu dla 90° | 24 s |
| Strona wykonania | prawa DX |
Identyfikatory produktu
BFT SUB EG to hydrauliczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
