Numer katalogowy: P935131 00002
BFT PHOBOS BT B35 VELOCE to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT PHOBOS BT B35 VELOCE to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę THALIA BT A160. Napięcie silnika 24 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Przed mocowaniem siłownika sprawdź skok roboczy, odległości uchwytów i wymagany kąt otwarcia. Sam dopuszczalny ciężar skrzydła nie potwierdza zgodności geometrii montażu.
Pozycja dotyczy napędu oznaczonego indeksem P935131 00002. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

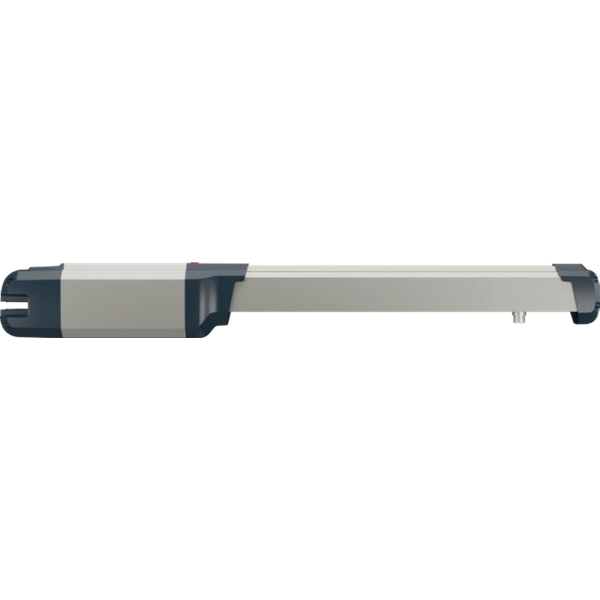

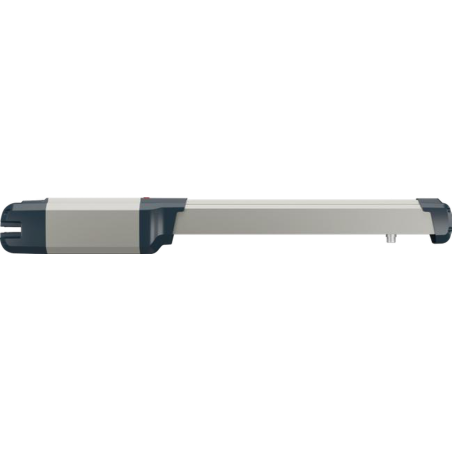

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P935131 00002 |
|---|---|
| Model | PHOBOS BT B35 VELOCE |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 60 W |
| Długość i masa skrzydła bez zamka | 3 m/200 kg |
| Długość i masa skrzydła z zamkiem | 3 m/200 kg |
| Masa skrzydła i odpowiadająca długość | 450 kg/2 m |
| Maksymalny kąt otwarcia | 130° |
| Czas ruchu dla 90° | 10 s |
| Sposób wyznaczania położeń | magnetyczny |
| Zwalnianie | tak |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Intensywność użytkowania | 25 operacji/h |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20 do 55°C |
| Stopień ochrony | IP44 |
|---|---|
| Indeks produktu | P935131 00002 |
| Temperatura pracy | -20 do 55°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 60 W |
| Napięcie silnika | 24 V |
| Model | PHOBOS BT B35 VELOCE |
| Sposób montażu | naziemny |
| Intensywność użytkowania | 25 operacji/h |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Sposób wyznaczania położeń | magnetyczny |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Długość i masa skrzydła bez zamka | 3 m/200 kg |
| Długość i masa skrzydła z zamkiem | 3 m/200 kg |
| Masa skrzydła i odpowiadająca długość | 450 kg/2 m |
| Maksymalny kąt otwarcia | 130° |
| Zwalnianie | tak |
| Czas ruchu dla 90° | 10 s |
Identyfikatory produktu
BFT PHOBOS BT B35 VELOCE to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Nice TOO3024KCE zestaw do bramy skrzydłowej, indeks TOO3024KCE, jest zestawem z dwoma siłownikami liniowymi i automatyką do zgodnej bramy skrzydłowej. Wersja 24 V współpracuje z centralą MC424L.
Nice LFAB4024HS z rodziny L-Fab Hi-Speed to napęd do bram skrzydłowych. Napęd podziemny wymaga odpowiedniej skrzynki fundamentowej LFABBOX4 lub LFABBOX4I. Skrzynka nie wynika automatycznie z indeksu samego siłownika.
Somfy RS100 Solar io 10/12 - sam napęd. Napęd do rolet zewnętrznych; 10 Nm, 12 obr./min. Indeks: 1242146.
Dane techniczne:
• silnik nadaje się do dużych rolet zewnętrznych, dużych krat oraz innych osłon
Moment obrotowy: 40Nm,
Ilość obrotów / min: 17,
Moc: 280 W.
Inel N-140NHK to silnik rurowy do zastosowań takich jak bramy i kraty rolowane. Wariant ma moment 140 Nm.
Somfy S&SO RS100 ioHybrid 20/17 to silnik do rolet zewnętrznych o momencie 20 Nm. Łączy radio io-homecontrol z obsługą przełącznikiem przewodowym, zachowując możliwość rozbudowy automatyki.
YOODA Napęd rurowy 35LES, 6 Nm, 16-24 obr./min. do systemu solarnego. Napęd przeznaczony do roleta zewnętrzna.

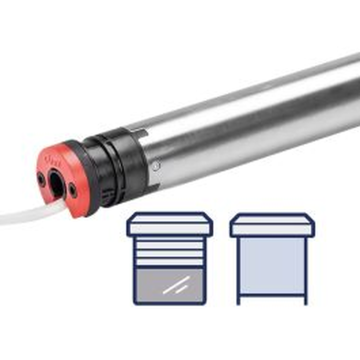

SIMU T3.5 Auto® + 9/16 to silnik rurowy o momencie 9 Nm i prędkości 16 obr./min. Ten wariant jest oznaczony indeksem 2009384.
Nice Era Inn Smart S 6/20 24 V DC to silnik rurowy do rolet materiałowych i zgodnych osłon wewnętrznych. Wariant E SMART SI 620 DC ma moment 6 Nm i prędkość znamionową 20 obr./min.

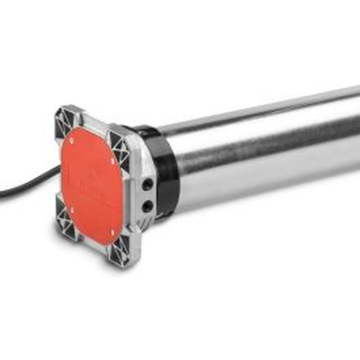

SIMU T8S DMI 250, standardowe krańcówki jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2008306 ma moment 250 Nm i prędkość 8 obr./min.
