Numer katalogowy: P925268 00002
BFT DEIMOS ULTRA BT B600 to elektromechaniczny napęd bramy przesuwnej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT DEIMOS ULTRA BT B600 to elektromechaniczny napęd bramy przesuwnej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Wersję przeznaczono do automatyzacji przesuwu bramy na odpowiednio przygotowanym podłożu. Rozróżnij bramę na szynie i konstrukcję samonośną: dla tych rozwiązań dopuszczalna masa jest różna i została wyszczególniona w tabeli. Opory toczenia, geometria wjazdu i obciążenie wiatrem wpływają na dobór całej instalacji.
Deklarowana prędkość dla tego wykonania wynosi 14 m/min. Jest to parametr mechanizmu, a nie gwarancja czasu otwarcia dowolnej bramy; na manewr wpływają długość przejazdu i ustawienia zwalniania.
Wbudowana centrala MERAK BT A służy do konfiguracji ruchu i zgodnego wyposażenia. Zasilanie centrali oraz napięcie samego silnika sprawdź oddzielnie; wartości te nie zawsze są takie same.
Listwę zębatą, mocowanie do podłoża, urządzenia bezpieczeństwa oraz pozostały osprzęt należy dobrać do konkretnego modelu. Sam indeks napędu nie oznacza kompletnego zestawu z pilotami, fotokomórkami i listwą.

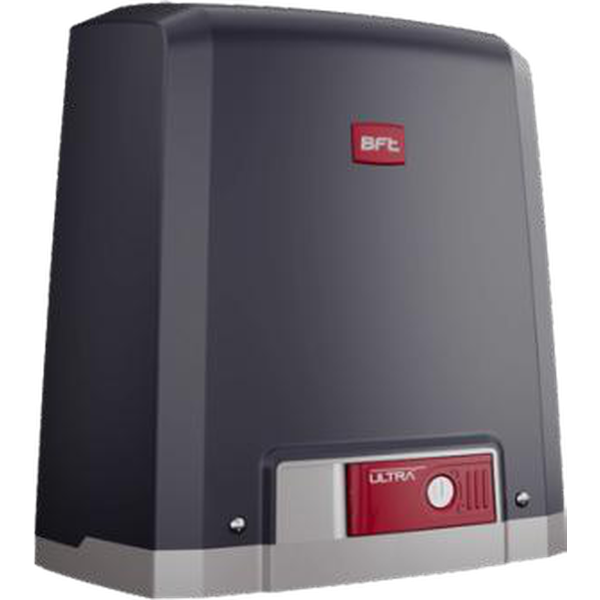

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P925268 00002 |
|---|---|
| Model | DEIMOS ULTRA BT B600 |
| Rodzaj bramy | przesuwna |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | naziemny |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 100 W |
| Maksymalna masa skrzydła | 600 kg (na szynie), 300 kg (samonośna) |
| Prędkość przesuwu skrzydła | 14 m/min |
| Sposób wyznaczania położeń | magnetyczny |
| Zwalnianie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Intensywność użytkowania | 25 cykli/h |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20 do 60°C |
| Centrala wbudowana | MERAK BT A |
| Stopień ochrony | IP44 |
|---|---|
| Indeks produktu | P925268 00002 |
| Temperatura pracy | -20 do 60°C |
| Rodzaj bramy | przesuwna |
| Moc pobierana | 100 W |
| Napięcie silnika | 24 V |
| Model | DEIMOS ULTRA BT B600 |
| Sposób montażu | naziemny |
| Intensywność użytkowania | 25 cykli/h |
| Technologia napędu | elektromechaniczna |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 600 kg (na szynie), 300 kg (samonośna) |
| Sposób wyznaczania położeń | magnetyczny |
| Kontrola oddziaływania przeszkody | d-Track |
| Centrala wbudowana | MERAK BT A |
| Zwalnianie | tak |
| Prędkość przesuwu skrzydła | 14 m/min |
Identyfikatory produktu
