Numer katalogowy: NDCM0214A
Nice SD-120-20, indeks NDCM0214A, jest napędem przemysłowym do zrównoważonych bram segmentowych. Wykonanie ma moment znamionowy 96 Nm, moment maksymalny 120 Nm i prędkość wyjściową 20 obr./min.
Nice SD-120-20, indeks NDCM0214A, jest napędem przemysłowym do zrównoważonych bram segmentowych. Wykonanie ma moment znamionowy 96 Nm, moment maksymalny 120 Nm i prędkość wyjściową 20 obr./min.
Osadzenie na wale ma średnicę 25,40 mm. Dobór obejmuje geometrię wału, sposób mocowania, zasilanie 3 x 400 V AC oraz właściwy układ sterowania. Pełny indeks rozróżnia odmiany o podobnym oznaczeniu modelowym.
Seria SD jest przeznaczona do bram segmentowych z prawidłowo działającym układem równoważenia. Samohamowna przekładnia zastępuje w tej rodzinie osobny hamulec elektromagnetyczny.
Wariant KE-5 przewiduje rozwiązanie awaryjne: łańcuchowa obsługa ręczna. Zakres i sposób obsługi muszą odpowiadać mechanice całej bramy oraz wyposażeniu sterowania.
Moment maksymalny dotyczy obciążenia szczytowego i nie jest momentem do standardowego cyklu pracy. Dobór do masy oraz wymiarów bramy wymaga uwzględnienia bębna, wyważenia, prowadzenia i planowanej intensywności użytkowania.

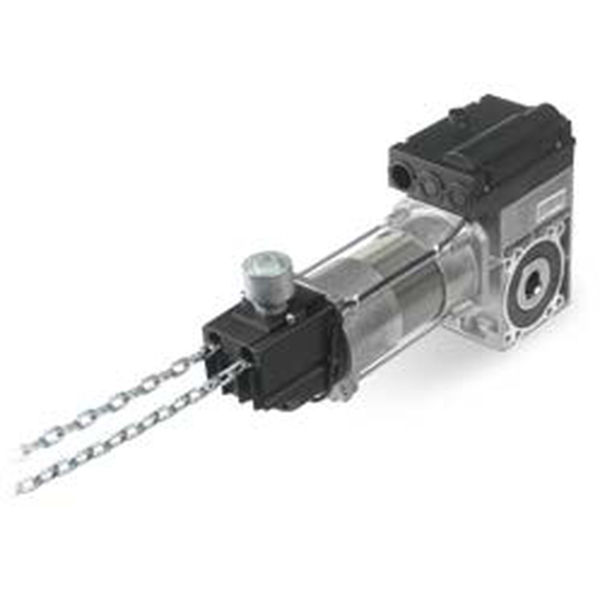

Fotografia pokazuje rodzinę SD z odpowiednim rodzajem obsługi ręcznej. Geometria i wyposażenie poszczególnych wykonań mogą się różnić; parametry w tabeli dotyczą wyłącznie indeksu NDCM0214A.
| Indeks produktu | NDCM0214A |
|---|---|
| Rodzaj urządzenia | napęd przemysłowy z przekładnią |
| Model | SD-120-20 |
| Przeznaczenie | zrównoważone bramy segmentowe |
| Moment znamionowy | 96 Nm |
| Maksymalny moment wg modelu | 120 Nm |
| Prędkość wyjściowa | 20 obr./min |
| Zasilanie układu | 3 x 400 V AC |
| Średnica osadzenia na wale | 25,40 mm |
| Moc silnika | 0,37 kW |
| Prąd podany dla modelu | 1,6 A |
| Kod układu krańcowego | EL15 |
| Obsługa awaryjna | KE-5, łańcuchowa obsługa ręczna |
| Stopień ochrony | IP54 |
| Masa modelu | 11 kg |
| Hamulec elektromagnetyczny | nie, przekładnia samohamowna |
| Temperatura pracy | od -5 do +40°C |
| Częstotliwość odniesienia parametrów | 50 Hz |
| Stopień ochrony | IP54 |
|---|---|
| Indeks produktu | NDCM0214A |
| Obsługa awaryjna | KE-5, łańcuchowa obsługa ręczna |
| Temperatura pracy | od -5 do +40°C |
| Przeznaczenie | zrównoważone bramy segmentowe |
| Moment znamionowy | 96 Nm |
| Moc silnika | 0,37 kW |
| Rodzaj urządzenia | napęd przemysłowy z przekładnią |
| Model | SD-120-20 |
| Maksymalny moment wg modelu | 120 Nm |
| Prędkość wyjściowa | 20 obr./min |
| Zasilanie układu | 3 x 400 V AC |
| Średnica osadzenia na wale | 25,40 mm |
| Prąd podany dla modelu | 1,6 A |
| Kod układu krańcowego | EL15 |
| Masa modelu | 11 kg |
| Hamulec elektromagnetyczny | nie, przekładnia samohamowna |
| Częstotliwość odniesienia parametrów | 50 Hz |
