Numer katalogowy: P930123 00001
BFT SUB BT to hydrauliczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
BFT SUB BT to hydrauliczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę THALIA BT A160. Napięcie silnika 24 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Zabudowa podziemna wymaga właściwej skrzynki fundamentowej, odwodnienia i dostępu serwisowego. Przed montażem skompletuj odpowiednie elementy przeniesienia ruchu i mechanizm odblokowania.
Pozycja dotyczy napędu oznaczonego indeksem P930123 00001. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

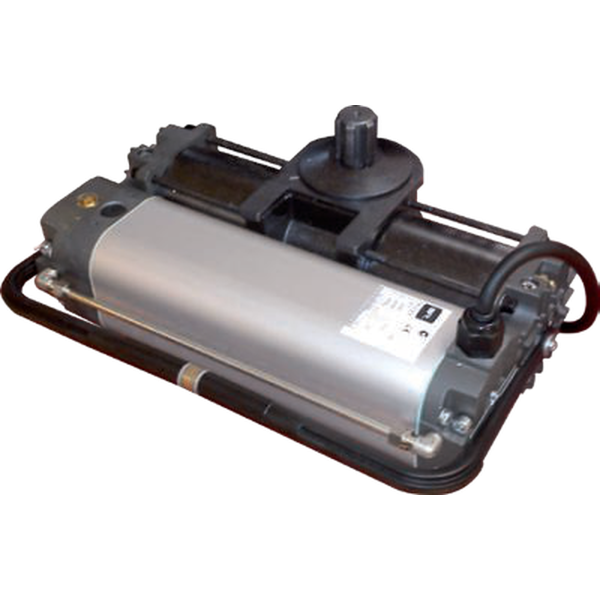

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P930123 00001 |
|---|---|
| Model | SUB BT |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | hydrauliczna |
| Sposób montażu | podziemny |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 300 W |
| Długość i masa skrzydła bez zamka | 2 m/800 kg |
| Długość i masa skrzydła z zamkiem | 2,5 m/800 kg |
| Maksymalna masa skrzydła | 800 kg |
| Maksymalny kąt otwarcia | 120° |
| Czas ruchu dla 90° | 13 s |
| Sposób wyznaczania położeń | mechaniczny |
| Zwalnianie | tak |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Intensywność użytkowania | bardzo intensywna |
| Stopień ochrony | IP67 |
| Temperatura pracy | -20 do 60°C |
| Stopień ochrony | IP67 |
|---|---|
| Indeks produktu | P930123 00001 |
| Temperatura pracy | -20 do 60°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 300 W |
| Napięcie silnika | 24 V |
| Model | SUB BT |
| Sposób montażu | podziemny |
| Intensywność użytkowania | bardzo intensywna |
| Technologia napędu | hydrauliczna |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 800 kg |
| Sposób wyznaczania położeń | mechaniczny |
| Samoblokowanie | tak |
| Kontrola oddziaływania przeszkody | d-Track |
| Długość i masa skrzydła bez zamka | 2 m/800 kg |
| Długość i masa skrzydła z zamkiem | 2,5 m/800 kg |
| Maksymalny kąt otwarcia | 120° |
| Zwalnianie | tak |
| Czas ruchu dla 90° | 13 s |
