Numer katalogowy: P930027 00003
BFT E5 BT A12 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT E5 BT A12 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę THALIA BT A160. Napięcie silnika 24 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Pozycja dotyczy napędu oznaczonego indeksem P930027 00003. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

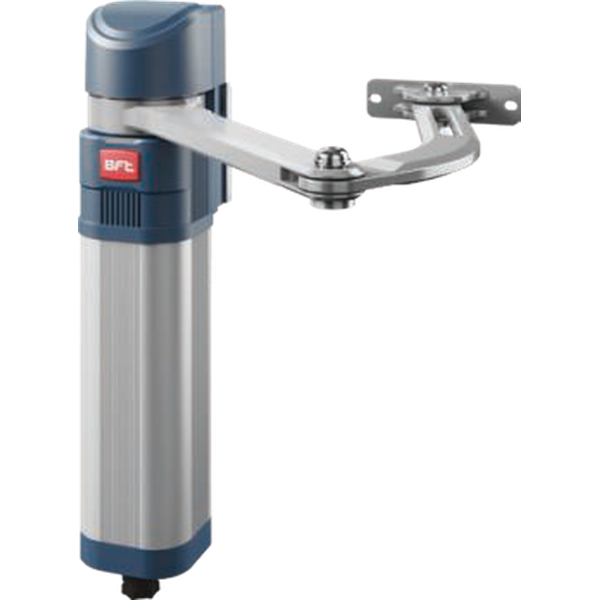

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P930027 00003 |
|---|---|
| Model | E5 BT A12 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 100 W |
| Maksymalna długość skrzydła | 1,2 m |
| Maksymalna masa skrzydła | 80 kg |
| Czas cyklu według specyfikacji | 6,5 s |
| Sposób wyznaczania położeń | enkoder absolutny |
| Samoblokowanie | nie |
| Kontrola oddziaływania przeszkody | d-Track |
| Intensywność użytkowania | bardzo intensywna |
| Maksymalna liczba cykli na godzinę | 100 |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20 do 55 °C |
| Stopień ochrony | IP44 |
|---|---|
| Indeks produktu | P930027 00003 |
| Temperatura pracy | -20 do 55 °C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 100 W |
| Napięcie silnika | 24 V |
| Maksymalna długość skrzydła | 1,2 m |
| Model | E5 BT A12 |
| Sposób montażu | naziemny |
| Intensywność użytkowania | bardzo intensywna |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 80 kg |
| Czas cyklu według specyfikacji | 6,5 s |
| Sposób wyznaczania położeń | enkoder absolutny |
| Samoblokowanie | nie |
| Kontrola oddziaływania przeszkody | d-Track |
| Maksymalna liczba cykli na godzinę | 100 |
Identyfikatory produktu
BFT E5 BT A12 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Nice TN2030L z rodziny Ten to napęd do bram uchylnych. Wariant ma centralę, odbiornik, oświetlenie LED oraz elektromechaniczne wyłączniki krańcowe. Silnik wewnętrzny pracuje z napięciem 24 V DC.
Becker R8-17-S01. Napęd do rolet zewnętrznych; 8 Nm, 17 obr./min. Indeks: 2010 120 503 0.
Inel N-13PRX to silnik rurowy do zastosowań takich jak rolety zewnętrzne. Wariant ma moment 13 Nm i pracuje z prędkością 14 obr./min.
Nice Era MH 3017 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 30 Nm i prędkości 17 obr./min. W tym wykonaniu obsługa odbywa się przewodowo, bez wbudowanego odbiornika radiowego.

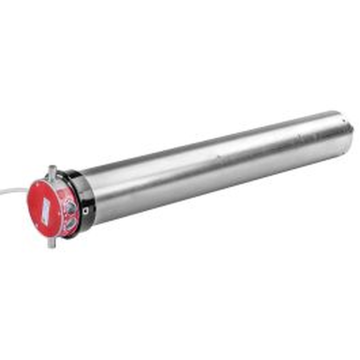

SIMU T8 450, krańcówka bezpieczeństwa jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2006237 ma moment 450 Nm i prędkość 8 obr./min.
