BFT LUX GVS napęd bramy skrzydłowej
Numer katalogowy: P935014 00007
BFT LUX GVS to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT LUX GVS napęd bramy skrzydłowej
BFT LUX GVS to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Zastosowanie i dobór
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę RIGEL 6. Napięcie silnika 230 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Przed mocowaniem siłownika sprawdź skok roboczy, odległości uchwytów i wymagany kąt otwarcia. Sam dopuszczalny ciężar skrzydła nie potwierdza zgodności geometrii montażu.
Pozycja dotyczy napędu oznaczonego indeksem P935014 00007. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

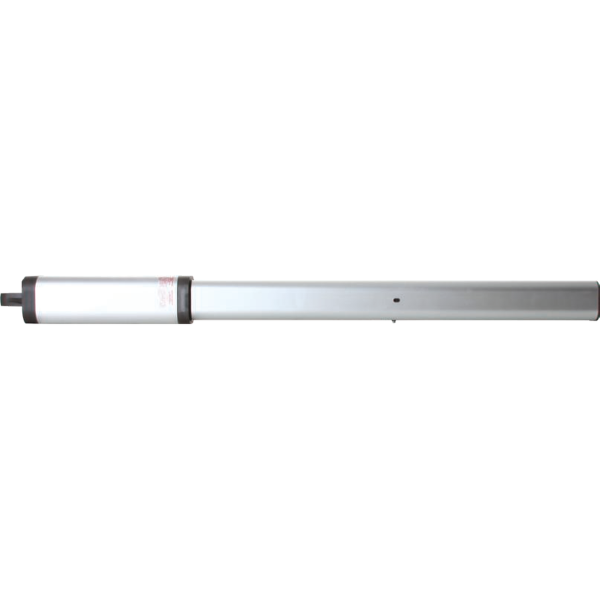

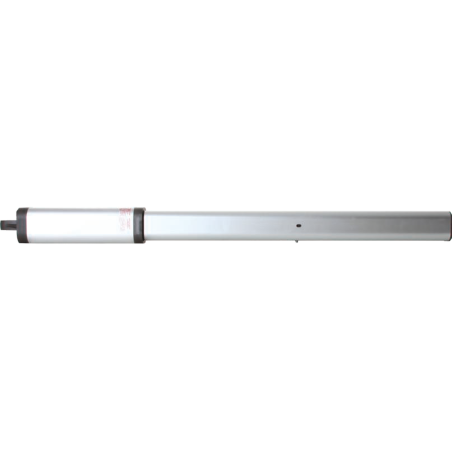

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
Dane techniczne
| Indeks produktu | P935014 00007 |
|---|---|
| Model | LUX GVS |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | hydrauliczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 230 V |
| Moc pobierana | 250 W |
| Maksymalna masa skrzydła | 300 kg |
| Skok roboczy tłoczyska | 390 mm |
| Maksymalny kąt otwarcia | 130° |
| Czas ruchu dla 90° | 28 s |
| Sposób wyznaczania położeń | według czasu pracy |
| Zwalnianie | nie |
| Samoblokowanie | nie |
| Intensywność użytkowania | bardzo intensywna |
| Stopień ochrony | IP57 |
| Temperatura pracy | -10 do 60°C |
P935014 00007
Dane techniczne
| Stopień ochrony | IP57 |
|---|---|
| Indeks produktu | P935014 00007 |
| Temperatura pracy | -10 do 60°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 250 W |
| Napięcie silnika | 230 V |
| Model | LUX GVS |
| Sposób montażu | naziemny |
| Intensywność użytkowania | bardzo intensywna |
| Technologia napędu | hydrauliczna |
| Zalecana centrala sterująca | RIGEL 6 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 300 kg |
| Sposób wyznaczania położeń | według czasu pracy |
| Samoblokowanie | nie |
| Maksymalny kąt otwarcia | 130° |
| Zwalnianie | nie |
| Skok roboczy tłoczyska | 390 mm |
| Czas ruchu dla 90° | 28 s |
Identyfikatory produktu
- MPN
- P935014 00007
Opinie (0)
Ten produkt nie ma jeszcze opinii.
BFT LUX GVS to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
w tej samej kategorii
16 innych produktów z tej samej kategorii:
Elero SunTop/Z M28/23-868 SH
Elero SunTop/Z M28/23-868 SH. Napęd do osłon tekstylnych screen ZIP; 28 Nm, 23 obr./min. Indeks: 396940006.
Dostępność: Obecnie brak na stanie
YOODA Napęd rurowy 45BD, 30 Nm, 15 obr./min. z...
YOODA Napęd rurowy 45BD, 30 Nm, 15 obr./min. z detekcją przeszkód to napęd przeznaczony do zastosowań takich jak roleta zewnętrzna. Wariant 12130BD rozwija moment 30 Nm przy prędkości 15 obr./min.
Dostępność: Obecnie brak na stanie
Elero RolTop M10 RH
Elero RolTop M10 RH. Napęd do rolet zewnętrznych; 10 Nm, 14 obr./min. Indeks: 382210001.
Dostępność: Obecnie brak na stanie
Elero SunTop L60 RH
Elero SunTop L60 RH. Napęd do markiz i tekstylnych osłon przeciwsłonecznych; 60 Nm, 14 obr./min. Indeks: 362330001.
Dostępność: Obecnie brak na stanie

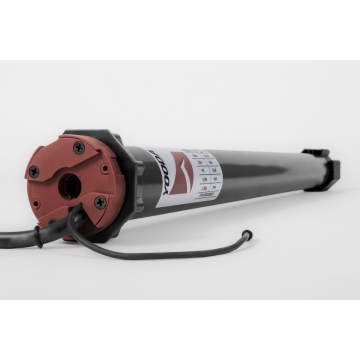

YOODA Napęd rurowy 45EVY, 20 Nm, 15 obr./min. z...
