Numer katalogowy: 2004493
SIMU T5 20/12 12 V DC to silnik rurowy o momencie 20 Nm i prędkości 12 obr./min. Ten wariant jest oznaczony indeksem 2004493.
SIMU T5 20/12 12 V DC to silnik rurowy o momencie 20 Nm i prędkości 12 obr./min. Ten wariant jest oznaczony indeksem 2004493.
Napęd przeznaczono do zastosowań takich jak markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne. Moc 59 W i zasilanie 12 V DC odnoszą się do konkretnego wykonania, dlatego przy wymianie należy porównać cały symbol oraz obciążenie osłony.
Sterowanie jest przewodowe. Obwód sterowania i zasilacz należy dobrać do napięcia oraz prądu tego silnika; wersji 12 V, 24 V i 230 V nie wolno traktować zamiennie.
Przed montażem porównaj profil wału i jego średnicę wewnętrzną, głowicę silnika oraz miejsce na mocowanie. Wymiary La, Lb i Lc mają różne znaczenie; nie należy zamieniać długości części wsuwanej w rurę z długością całego zespołu.
Silnik jest przeznaczony do pracy przerywanej. Liczba cykli i ograniczenia czasu ruchu wymagają zachowania przerw; nie jest to deklaracja ciągłej pracy przez cały dzień.

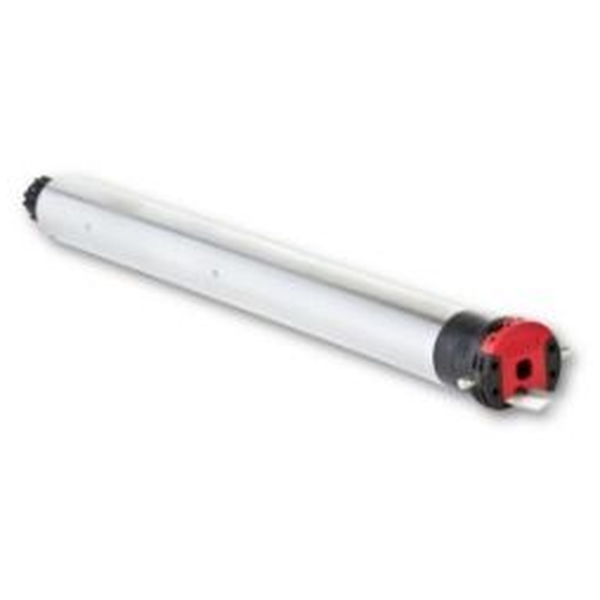

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2004493 |
|---|---|
| Rodzina | T5 DC |
| Moment obrotowy | 20 Nm |
| Wysokość wyrobu bez opakowania | 55 mm |
| Szerokość wyrobu bez opakowania | 78 mm |
| Zasilanie | 12 V DC |
| Prędkość obrotowa | 12 obr./min |
| Klasa izolacji | III |
| Stopień ochrony | IP44 |
| Długość wyrobu bez opakowania | 621 mm |
| Minimalna średnica wewnętrzna rury | 42 mm |
| Rodzaj produktu | napęd |
| Zastosowanie | markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne |
| System sterowania | przewodowy |
| Pobór mocy w spoczynku | 0 W |
| Moc znamionowa | 59 W |
| Prąd znamionowy | 4,6 A |
| Wymiar La dla otworu w rurze | 585 mm |
| Wymiar Lb części w rurze | 598 mm |
| Długość katalogowa Lc | 621 mm |
| Masa katalogowa | 1,81 kg |
| Wyłączniki krańcowe | mechaniczne |
| Rodzaj zasilania | napięcie stałe, wymagany odpowiedni zasilacz |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Moment obrotowy | 20 Nm |
|---|---|
| Prędkość obrotowa | 12 obr./min |
| Zasilanie | 12 V DC |
| Stopień ochrony | IP44 |
| Indeks produktu | 2004493 |
| Prąd znamionowy | 4,6 A |
| Zastosowanie | markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne |
| Moc znamionowa | 59 W |
| Wyłączniki krańcowe | mechaniczne |
| Rodzaj produktu | napęd |
| System sterowania | przewodowy |
| Masa katalogowa | 1,81 kg |
| Rodzina | T5 DC |
| Wysokość wyrobu bez opakowania | 55 mm |
| Szerokość wyrobu bez opakowania | 78 mm |
| Klasa izolacji | III |
| Długość wyrobu bez opakowania | 621 mm |
| Minimalna średnica wewnętrzna rury | 42 mm |
| Pobór mocy w spoczynku | 0 W |
| Wymiar La dla otworu w rurze | 585 mm |
| Wymiar Lb części w rurze | 598 mm |
| Długość katalogowa Lc | 621 mm |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Rodzaj zasilania | napięcie stałe, wymagany odpowiedni zasilacz |
Identyfikatory produktu
SIMU T5 20/12 12 V DC to silnik rurowy o momencie 20 Nm i prędkości 12 obr./min. Ten wariant jest oznaczony indeksem 2004493.

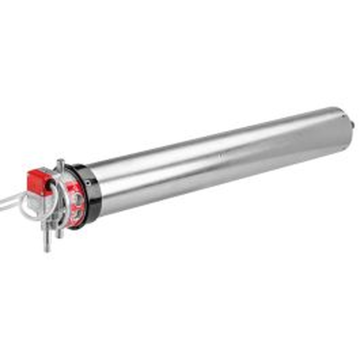

SIMU T8M 450, standardowe krańcówki jest napędem rurowym do przemysłowych osłon zwijanych. Wariant 2007858 ma moment 450 Nm i prędkość 8 obr./min.
Becker R8-17-S01. Napęd do rolet zewnętrznych; 8 Nm, 17 obr./min. Indeks: 2010 120 503 0.

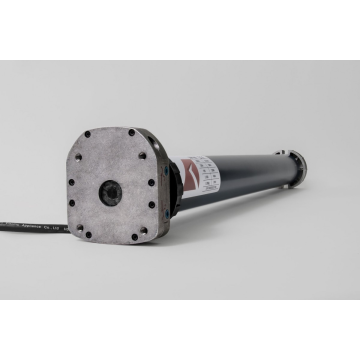

YOODA Napęd rurowy seria 59KM, 80 Nm, 26 obr./min. szybkoobrotowy z awaryjnym otwieraniem to napęd przeznaczony do zastosowań takich jak brama rolowana. Wariant 1218026 rozwija moment 80 Nm przy prędkości 26 obr./min..
