Numer katalogowy: P930027 00001
BFT E5 BT A18 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT E5 BT A18 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę THALIA BT A160. Napięcie silnika 24 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Pozycja dotyczy napędu oznaczonego indeksem P930027 00001. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.
Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
| Indeks produktu | P930027 00001 |
|---|---|
| Model | E5 BT A18 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | elektromechaniczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 100 W |
| Maksymalna długość skrzydła | 1,8 m |
| Maksymalna masa skrzydła | 100 kg |
| Czas cyklu według specyfikacji | 14 s |
| Sposób wyznaczania położeń | enkoder absolutny |
| Samoblokowanie | nie |
| Kontrola oddziaływania przeszkody | d-Track |
| Intensywność użytkowania | umiarkowanie intensywna |
| Maksymalna liczba cykli na godzinę | 20 |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20 do 55 °C |
| Stopień ochrony | IP44 |
|---|---|
| Indeks produktu | P930027 00001 |
| Temperatura pracy | -20 do 55 °C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 100 W |
| Napięcie silnika | 24 V |
| Maksymalna długość skrzydła | 1,8 m |
| Model | E5 BT A18 |
| Sposób montażu | naziemny |
| Intensywność użytkowania | umiarkowanie intensywna |
| Technologia napędu | elektromechaniczna |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 100 kg |
| Czas cyklu według specyfikacji | 14 s |
| Sposób wyznaczania położeń | enkoder absolutny |
| Samoblokowanie | nie |
| Kontrola oddziaływania przeszkody | d-Track |
| Maksymalna liczba cykli na godzinę | 20 |
Identyfikatory produktu
BFT E5 BT A18 to elektromechaniczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.

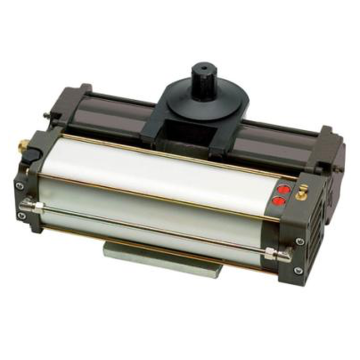

BFT SUB G to hydrauliczny napęd bramy skrzydłowej. Montaż podziemny pozwala umieścić mechanizm przy osi zawiasu, bez siłownika widocznego na skrzydle.
Somfy Maestria + 50 io 6/17 jest silnikiem rurowym do screenów i osłon ZIP. Wariant 1110271 ma moment 6 Nm, prędkość 17 obr./min i elektroniczne wyłączniki krańcowe.
YOODA Napęd rurowy 45M, 60 Nm, 8 obr./min. z awaryjnym otwieraniem. Napęd przeznaczony do brama garażowa markiza roleta zewnętrzna.
Somfy LW 25 B83 0,8/30, indeks 1000033, służy do zgodnych osłon wewnętrznych. Wariant ma moment 0,8 Nm i prędkość 30 obr,/min.

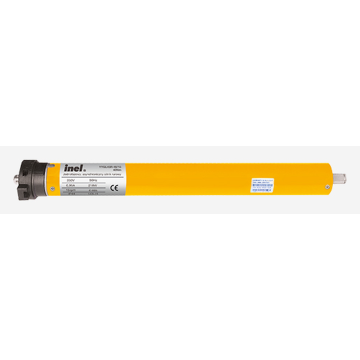

Inel N-40R to silnik rurowy do zastosowań takich jak rolety zewnętrzne. Wariant ma moment 40 Nm i pracuje z prędkością 15 obr./min.
