Numer katalogowy: M3BARGR1
Nice M3BARGR1 szlaban, szary RAL 7015 to jednostka do kontroli wjazdu z silnikiem 24 V DC i wbudowaną automatyką. Wariant jest przeznaczony do ramienia o długości do 3 m, po dobraniu właściwej konfiguracji.
Nice M3BARGR1 szlaban, szary RAL 7015 to jednostka do kontroli wjazdu z silnikiem 24 V DC i wbudowaną automatyką. Wariant jest przeznaczony do ramienia o długości do 3 m, po dobraniu właściwej konfiguracji.
Wykonanie obudowy i parametry ruchu dotyczą tego indeksu. Znamionową liczbę cykli podano dla warunków określonych w tabeli; wyposażenie ramienia, temperatura i obciążenie wpływają na dobór oraz ustawienia pracy.
Przed montażem należy ustalić szerokość przejazdu, fundament, sposób podparcia ramienia i układ urządzeń zabezpieczających. Centralę można uzupełnić wyłącznie o akcesoria przewidziane dla danej wersji automatyki.

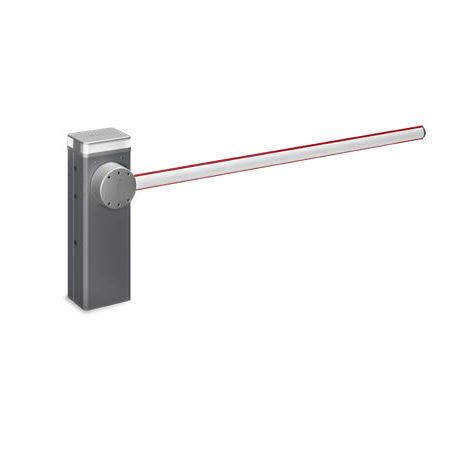

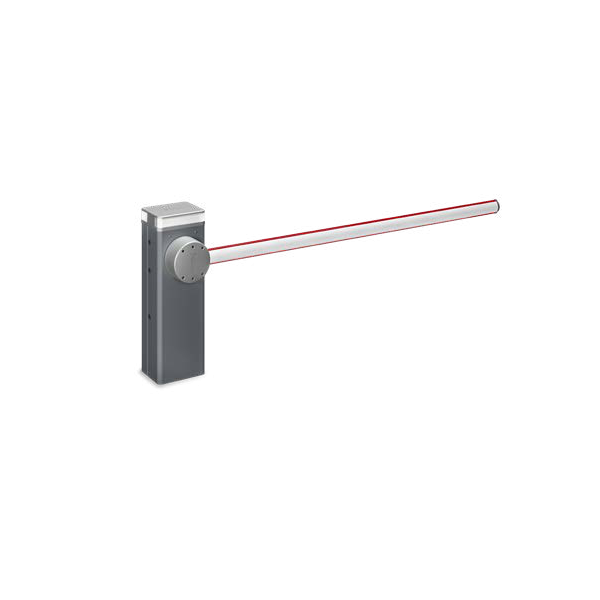

Pozycja obejmuje jednostkę z centralą i podstawą kotwiącą. Ramię, piloty, fotokomórki i wyposażenie dodatkowe dobiera się osobno. Zdjęcie ilustruje rodzinę szlabanu i może różnić się kolorem, materiałem obudowy lub długością ramienia; właściwe wykonanie opisano w tabeli.
| Indeks produktu | M3BARGR1 |
|---|---|
| Rodzaj urządzenia | jednostka napędowa szlabanu z centralą |
| Wykonanie obudowy | szary RAL 7015 |
| Zasilanie wejściowe | 230 V AC, 50/60 Hz |
| Napięcie silnika | 24 V DC |
| Moc znamionowa | 150 W |
| Moment obrotowy | 100 Nm |
| Dopuszczalna długość ramienia | do 3 m, zgodnie z konfiguracją |
| Czas otwarcia | 1,5-4 s |
| Intensywność znamionowa | 500 cykli/h, przy nominalnym momencie |
| Stopień ochrony | IP54 |
| Temperatura pracy | od -20 do +60°C |
| Masa katalogowa | 80 kg |
| Kompletacja | jednostka napędowa, zintegrowana centrala, podstawa kotwiąca |
| Ramię | dobierane osobno |
| Wymiary katalogowe | 400 x 299 x 1215 mm |
| Moment obrotowy | 100 Nm |
|---|---|
| Stopień ochrony | IP54 |
| Indeks produktu | M3BARGR1 |
| Temperatura pracy | od -20 do +60°C |
| Moc znamionowa | 150 W |
| Czas otwarcia | 1,5-4 s |
| Zasilanie wejściowe | 230 V AC, 50/60 Hz |
| Kompletacja | jednostka napędowa, zintegrowana centrala, podstawa kotwiąca |
| Napięcie silnika | 24 V DC |
| Wymiary katalogowe | 400 x 299 x 1215 mm |
| Rodzaj urządzenia | jednostka napędowa szlabanu z centralą |
| Wykonanie obudowy | szary RAL 7015 |
| Dopuszczalna długość ramienia | do 3 m, zgodnie z konfiguracją |
| Intensywność znamionowa | 500 cykli/h, przy nominalnym momencie |
| Masa katalogowa | 80 kg |
| Ramię | dobierane osobno |
Identyfikatory produktu
Nice M3BARGR1 szlaban, szary RAL 7015 to jednostka do kontroli wjazdu z silnikiem 24 V DC i wbudowaną automatyką. Wariant jest przeznaczony do ramienia o długości do 3 m, po dobraniu właściwej konfiguracji.
Somfy Sonesse2 40 R1 Zigbee 3/30 jest silnikiem rurowym do rolet materiałowych i zgodnych osłon wewnętrznych. Indeks 1247085 identyfikuje wariant o momencie 3 Nm i prędkości 30 obr./min.
Dane techniczne:
• silnik nadaje się do rolet zewnętrznych oraz innych osłon
Moment obrotowy: 30Nm,
Ilość obrotów / min: 12,
Moc: 140 W.
TENPILOT Napęd do bramy przesuwnej TP500 Black. Napęd przeznaczony do bram wjazdowych.
RolTop M12/23-868 silnik roletowy 12 Nm, 45mm, 23 obr/min, wbudowane radio, elektroniczne wył. krańcowe
Somfy Oximo 50 io 6/17 to silnik rurowy do rolet zewnętrznych. Wariant 1032700 rozwija moment 6 Nm przy prędkości 17 obr./min.
Somfy Levixo 40 24V RTS, indeks 1216588, jest jednostką napędową szlabanu do zaplanowanej kontroli wjazdu. Wariant Levixo 40 24V RTS ma parametry momentu i czasu otwarcia wskazane w tabeli.
P 9/16 PS. W tym wykonaniu moment obrotowy wynosi 9 Nm, a prędkość znamionowa 16 obr./min.
Nice OLTRE1824 z rodziny Oltre to napęd do bram skrzydłowych. Samohamowny napęd jest przeznaczony do ukrytego montażu w słupku lub konstrukcji skrzydła.
RolTop M6/35-868 Bidirectional, silnik roletowy 10 Nm, 45mm, 35obr/min, wbudowane radio, elektroniczne wył. krańcowe
SunTop L60 RevoLine silnik markizowy 60 Nm, 55mm, elektroniczne wył. krańcowe
VariEco S12 silnik roletowy 12 Nm, 35mm, 17 obr/min, mechaniczne wył. krańcowe
Dane techniczne:
• silnik nadaje się do rolet zewnętrznych oraz innych osłon
Moment obrotowy: 40Nm,
Ilość obrotów / min: 17,
Moc: 270 W.

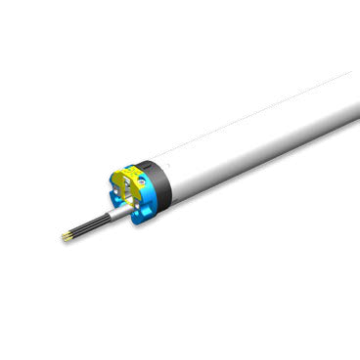

Becker XL60/11M FKB 9A, przewód 3 m to specjalistyczny napęd rurowy o momencie 60 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
