Numer katalogowy: 2004494
SIMU T5 35/7 12 V DC to silnik rurowy o momencie 35 Nm i prędkości 7 obr./min. Ten wariant jest oznaczony indeksem 2004494.
SIMU T5 35/7 12 V DC to silnik rurowy o momencie 35 Nm i prędkości 7 obr./min. Ten wariant jest oznaczony indeksem 2004494.
Napęd przeznaczono do zastosowań takich jak markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne. Moc 58 W i zasilanie 12 V DC odnoszą się do konkretnego wykonania, dlatego przy wymianie należy porównać cały symbol oraz obciążenie osłony.
Sterowanie jest przewodowe. Obwód sterowania i zasilacz należy dobrać do napięcia oraz prądu tego silnika; wersji 12 V, 24 V i 230 V nie wolno traktować zamiennie.
Przed montażem porównaj profil wału i jego średnicę wewnętrzną, głowicę silnika oraz miejsce na mocowanie. Wymiary La, Lb i Lc mają różne znaczenie; nie należy zamieniać długości części wsuwanej w rurę z długością całego zespołu.
Silnik jest przeznaczony do pracy przerywanej. Liczba cykli i ograniczenia czasu ruchu wymagają zachowania przerw; nie jest to deklaracja ciągłej pracy przez cały dzień.

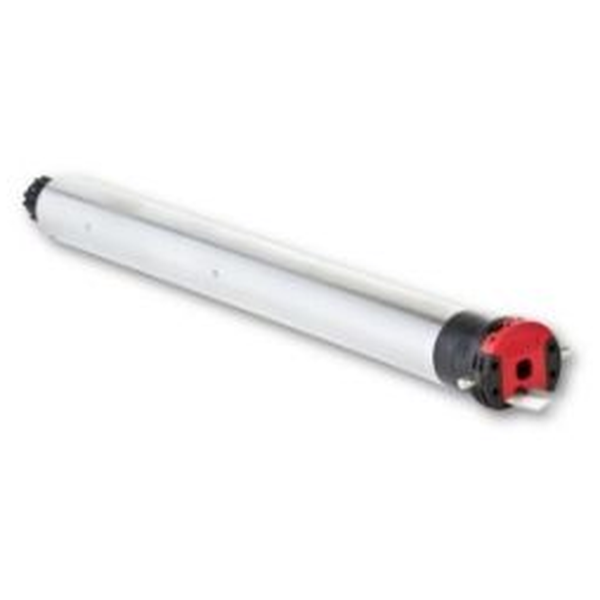

Ilustracja rodziny przypisana do tego indeksu; wykonanie głowicy i wyposażenie należy porównać z oznaczeniem wariantu.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2004494 |
|---|---|
| Rodzina | T5 DC |
| Moment obrotowy | 35 Nm |
| Wysokość wyrobu bez opakowania | 55 mm |
| Szerokość wyrobu bez opakowania | 78 mm |
| Zasilanie | 12 V DC |
| Prędkość obrotowa | 7 obr./min |
| Klasa izolacji | III |
| Stopień ochrony | IP44 |
| Długość wyrobu bez opakowania | 621 mm |
| Minimalna średnica wewnętrzna rury | 42 mm |
| Rodzaj produktu | napęd |
| Zastosowanie | markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne |
| System sterowania | przewodowy |
| Pobór mocy w spoczynku | 0 W |
| Moc znamionowa | 58 W |
| Prąd znamionowy | 4,3 A |
| Wymiar La dla otworu w rurze | 585 mm |
| Wymiar Lb części w rurze | 598 mm |
| Długość katalogowa Lc | 621 mm |
| Masa katalogowa | 1,84 kg |
| Wyłączniki krańcowe | mechaniczne |
| Rodzaj zasilania | napięcie stałe, wymagany odpowiedni zasilacz |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Moment obrotowy | 35 Nm |
|---|---|
| Prędkość obrotowa | 7 obr./min |
| Zasilanie | 12 V DC |
| Stopień ochrony | IP44 |
| Indeks produktu | 2004494 |
| Prąd znamionowy | 4,3 A |
| Zastosowanie | markizy tarasowe; zewnętrzne osłony pionowe; rolety zewnętrzne |
| Moc znamionowa | 58 W |
| Wyłączniki krańcowe | mechaniczne |
| Rodzaj produktu | napęd |
| System sterowania | przewodowy |
| Masa katalogowa | 1,84 kg |
| Rodzina | T5 DC |
| Wysokość wyrobu bez opakowania | 55 mm |
| Szerokość wyrobu bez opakowania | 78 mm |
| Klasa izolacji | III |
| Długość wyrobu bez opakowania | 621 mm |
| Minimalna średnica wewnętrzna rury | 42 mm |
| Pobór mocy w spoczynku | 0 W |
| Wymiar La dla otworu w rurze | 585 mm |
| Wymiar Lb części w rurze | 598 mm |
| Długość katalogowa Lc | 621 mm |
| Katalogowa liczba cykli na dzień | 4, nie bezpośrednio jeden po drugim |
| Rodzaj zasilania | napięcie stałe, wymagany odpowiedni zasilacz |
Identyfikatory produktu
