Numer katalogowy: WG5024
Nice WG5024 z rodziny Wingo 5 jest pojedynczym siłownikiem do bramy skrzydłowej. Zasilanie silnika wynosi 24 V DC, a prędkość liniowa podana dla tego modelu to 0,016 m/s.
Nice WG5024 z rodziny Wingo 5 jest pojedynczym siłownikiem do bramy skrzydłowej. Zasilanie silnika wynosi 24 V DC, a prędkość liniowa podana dla tego modelu to 0,016 m/s.
Rodzina obejmuje skrzydła o długości do 3,5 m, jednak dopuszczalna masa zależy także od geometrii montażu i konstrukcji bramy. Dobór powinien uwzględniać położenie zawiasu, wymiary słupka oraz opory ruchu.
Odblokowanie kluczem umożliwia przewidzianą obsługę ręczną. Mechaniczny ogranicznik otwarcia ułatwia dopasowanie skoku do instalacji, a sposób zamykania należy ustalić dla kompletnej bramy.
Przy skrzydłach dłuższych niż 3 m należy uwzględnić odpowiedni elektrozamek. Jego dobór trzeba powiązać z konstrukcją bramy i obsługującą ją centralą.

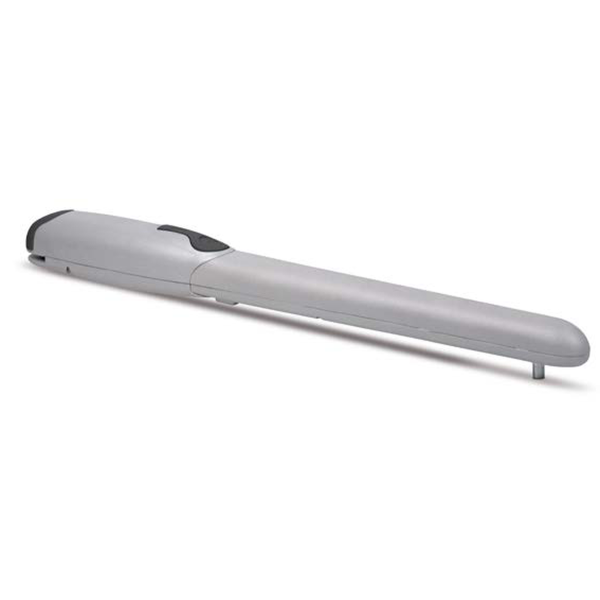

Karta obejmuje jeden siłownik. Centrala, odbiornik, piloty, fotokomórki i pozostały osprzęt tworzą osobno dobierany układ. Fotografia przedstawia odpowiednią rodzinę Wingo i długość korpusu.
| Indeks produktu | WG5024 |
|---|---|
| Rodzaj urządzenia | siłownik liniowy |
| Model | WG5024 |
| Rodzina | Wingo 5 |
| Zasilanie silnika | 24 V DC |
| Prąd wg tabeli | 3,5 A |
| Moc pobierana | 85 W |
| Prędkość liniowa | 0,016 m/s |
| Siła wg tabeli | 1500 N |
| Intensywność wg tabeli | 30 cykli/h |
| Stopień ochrony | IP44 |
| Temperatura pracy | od -20 do +50°C |
| Wymiary | 920 x 98 x 95 mm |
| Masa | 6 kg |
| Długość skrzydła wg rodziny | do 3,5 m, przy właściwym doborze obciążenia |
| Zalecana centrala | MC424L |
| Odblokowanie | kluczem Nice |
| Wyłącznik otwarcia | mechaniczny |
| Stopień ochrony | IP44 |
|---|---|
| Indeks produktu | WG5024 |
| Masa | 6 kg |
| Wymiary | 920 x 98 x 95 mm |
| Temperatura pracy | od -20 do +50°C |
| Prędkość liniowa | 0,016 m/s |
| Moc pobierana | 85 W |
| Zasilanie silnika | 24 V DC |
| Rodzaj urządzenia | siłownik liniowy |
| Rodzina | Wingo 5 |
| Model | WG5024 |
| Prąd wg tabeli | 3,5 A |
| Siła wg tabeli | 1500 N |
| Intensywność wg tabeli | 30 cykli/h |
| Długość skrzydła wg rodziny | do 3,5 m, przy właściwym doborze obciążenia |
| Zalecana centrala | MC424L |
| Odblokowanie | kluczem Nice |
| Wyłącznik otwarcia | mechaniczny |
