Numer katalogowy: 2020 091 105 0
Becker XR20/17M FKB20 9A, przewód 10 m to specjalistyczny napęd rurowy o momencie 20 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
Becker XR20/17M FKB20 9A, przewód 10 m to specjalistyczny napęd rurowy o momencie 20 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
Mechaniczne położenia krańcowe ustawia się w głowicy. Dla obu kierunków wyprowadzono odpowiednie styki krańcowe NC.
Hamulec elektromagnetyczny utrzymuje pozycję przy podanym zasilaniu. Funkcje pracy po odłączeniu napięcia i regulacji rozwijania należy rozpatrywać w ramach kompletnego systemu; nie przypisano samemu silnikowi klasy odporności ogniowej całego zamknięcia.

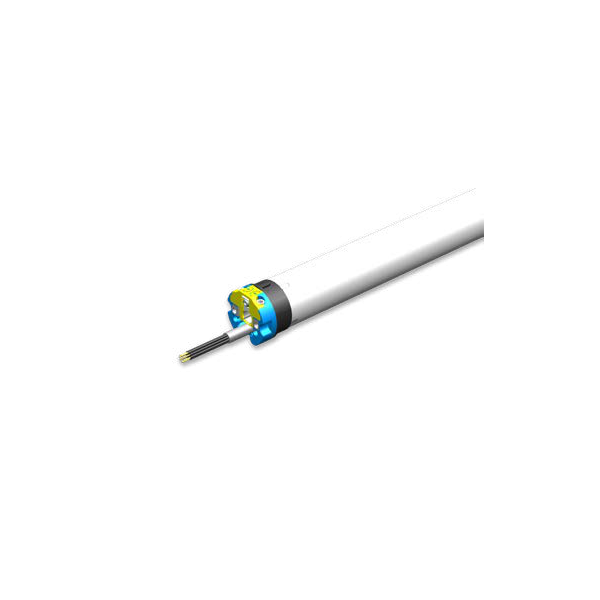

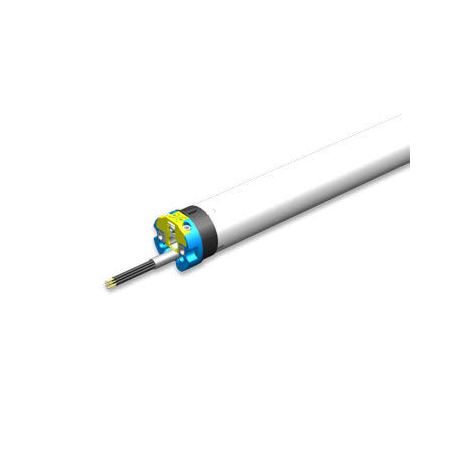

Dobór obejmuje obciążenie, wał, sposób podparcia i zgodną centralę. Nie jest to zwykły zamiennik silnika rolety okiennej. Zdjęcie pokazuje rodzinę o odpowiednim typie głowicy; długość i szczegóły wykonania wskazuje tabela.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 2020 091 105 0 |
|---|---|
| Zastosowanie | napęd do zgodnych kurtyn dymowych i zamknięć przeciwpożarowych |
| Moment obrotowy | 20 Nm |
| Prędkość pod obciążeniem | 14 obr./min |
| Prędkość biegu jałowego | 17 obr./min |
| Zasilanie silnika | 230 V AC, 50 Hz |
| Stopień ochrony | IP44 |
| Praca krótkotrwała | S2 4 min |
| Długość przewodu | 10 m |
| Przewód przyłączeniowy | 9-żyłowy |
| Minimalna średnica wewnętrzna wału | 47 mm |
| Średnica korpusu | 45 mm |
| Długość L1 | 618,0 mm |
| Wyłączniki krańcowe | mechaniczne, regulowane w głowicy |
| Hamulec blokujący | elektromagnetyczny 24 V DC, podtrzymywanie przy zasilaniu |
| Moc katalogowa | 200 W |
| Prąd znamionowy | 0,9 A |
| Maksymalna prędkość rozwijania | 20 obr./min, tolerancja katalogowa do +4 obr./min |
| Moment obrotowy | 20 Nm |
|---|---|
| Stopień ochrony | IP44 |
| Długość przewodu | 10 m |
| Indeks produktu | 2020 091 105 0 |
| Prąd znamionowy | 0,9 A |
| Zastosowanie | napęd do zgodnych kurtyn dymowych i zamknięć przeciwpożarowych |
| Prędkość pod obciążeniem | 14 obr./min |
| Wyłączniki krańcowe | mechaniczne, regulowane w głowicy |
| Długość L1 | 618,0 mm |
| Średnica korpusu | 45 mm |
| Praca krótkotrwała | S2 4 min |
| Zasilanie silnika | 230 V AC, 50 Hz |
| Moc katalogowa | 200 W |
| Prędkość biegu jałowego | 17 obr./min |
| Przewód przyłączeniowy | 9-żyłowy |
| Minimalna średnica wewnętrzna wału | 47 mm |
| Hamulec blokujący | elektromagnetyczny 24 V DC, podtrzymywanie przy zasilaniu |
| Maksymalna prędkość rozwijania | 20 obr./min, tolerancja katalogowa do +4 obr./min |
