Numer katalogowy: 381120007
Elero RolTop M10-868-K RH, indeks 381120007, to krótki napęd radiowy do odpowiednio dobranych rolet, osłon tekstylnych i screenów. Moment 10 Nm oraz prędkość 14 obr./min odnoszą się do tego wykonania z korpusem o długości C 391 mm.
Elero RolTop M10-868-K RH, indeks 381120007, to krótki napęd radiowy do odpowiednio dobranych rolet, osłon tekstylnych i screenów. Moment 10 Nm oraz prędkość 14 obr./min odnoszą się do tego wykonania z korpusem o długości C 391 mm.
Krótka konstrukcja ułatwia dobór napędu do węższej zabudowy. Przed montażem porównaj profil wału, miejsce na głowicę i wymagany osprzęt. Odmiany RH i SH mają inny kształt mocowania i nie należy zastępować ich według samego momentu silnika.
Elektroniczne położenia końcowe można ustawiać radiowo albo właściwym kablem montażowym. Układ pomiaru siły i ochrony osłony współpracuje z prawidłowo dobraną mechaniką instalacji, a hamulec Soft odpowiada za łagodne zatrzymanie.
Dwukierunkowa łączność 868 MHz obejmuje przekazywanie informacji zwrotnej i trasowanie zgodnego systemu radiowego. Zgodność nadajnika należy sprawdzić według jego systemu oraz funkcji, a nie samej częstotliwości.

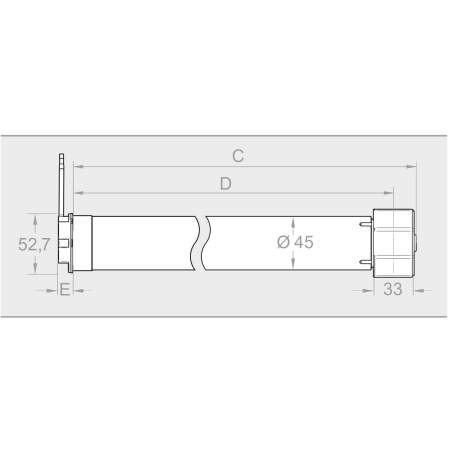

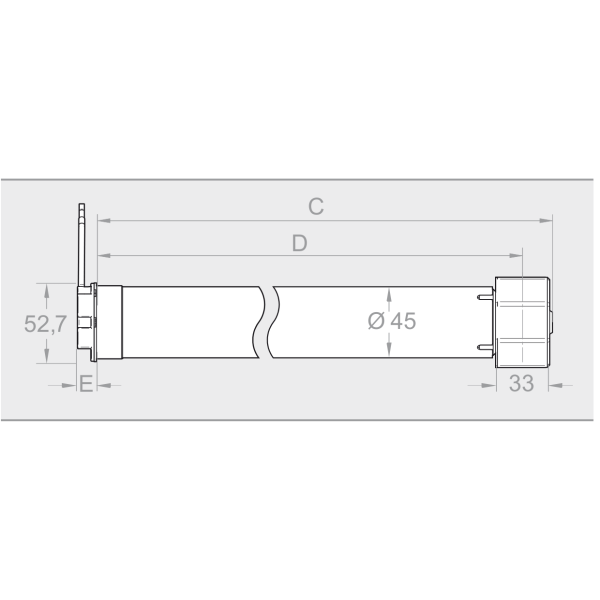

Rysunek przedstawia rodzinę napędu z właściwą głowicą. Jest schematem konstrukcji; konkretne długości C, D i E podano w tabeli.
Do silnika należy dokupić adapter, zabierak oraz uchwyt mocujący!
| Indeks produktu | 381120007 |
|---|---|
| Rodzaj urządzenia | krótki napęd rurowy z radiem |
| Model | RolTop M10-868-K RH |
| Głowica | okrągła RH |
| Moment znamionowy | 10 Nm |
| Prędkość znamionowa | 14 obr./min |
| Zasilanie | 230 V AC, 50 Hz |
| Prąd znamionowy | 0,6 A |
| Moc pobierana | 140 W |
| Czas pracy S2 | 4 min |
| Średnica korpusu wg rysunku | 45 mm |
| Minimalny rozmiar wału | 50 mm |
| Długość C | 391 mm |
| Długość D | 374 mm |
| Wymiar E | 12 mm |
| Masa wg tabeli rodziny | 1,5 kg |
| Wyłączniki krańcowe | elektroniczne, regulowane radiowo lub kablem montażowym |
| System radiowy | dwukierunkowy, 868 MHz |
| Hamulec Soft | tak |
| Zasilanie | 230 V AC, 50 Hz |
|---|---|
| Indeks produktu | 381120007 |
| Prąd znamionowy | 0,6 A |
| Czas pracy S2 | 4 min |
| Wymiar E | 12 mm |
| Głowica | okrągła RH |
| Długość C | 391 mm |
| Długość D | 374 mm |
| Moment znamionowy | 10 Nm |
| Wyłączniki krańcowe | elektroniczne, regulowane radiowo lub kablem montażowym |
| System radiowy | dwukierunkowy, 868 MHz |
| Prędkość znamionowa | 14 obr./min |
| Moc pobierana | 140 W |
| Rodzaj urządzenia | krótki napęd rurowy z radiem |
| Model | RolTop M10-868-K RH |
| Hamulec Soft | tak |
| Średnica korpusu wg rysunku | 45 mm |
| Minimalny rozmiar wału | 50 mm |
| Masa wg tabeli rodziny | 1,5 kg |
