Numer katalogowy: 1230032

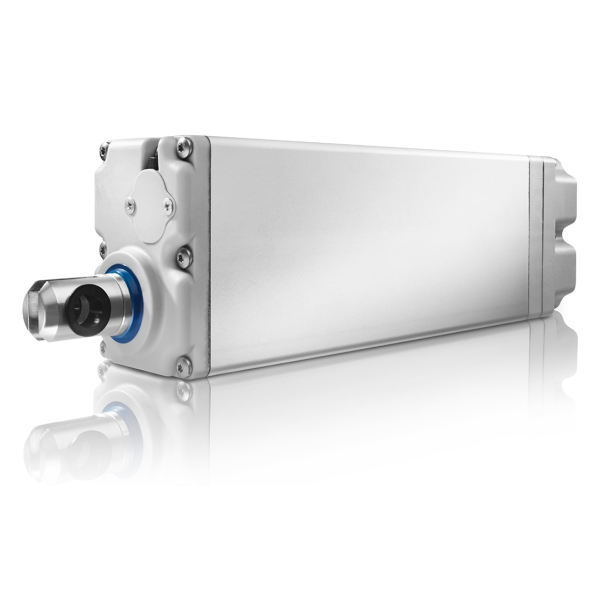

Somfy Pergola Tilt 24V 150 mm 0 stopni, indeks 1230032, to siłownik liniowy do sterowania lamelami odpowiednio zaprojektowanej pergoli bioklimatycznej. Pełny indeks określa wykonanie mechaniczne i sposób podłączenia.
Somfy Pergola Tilt 24V 150 mm 0 stopni, indeks 1230032, to siłownik liniowy do sterowania lamelami odpowiednio zaprojektowanej pergoli bioklimatycznej. Pełny indeks określa wykonanie mechaniczne i sposób podłączenia.
Siłownik liniowy zmienia położenie lameli przez wysuw tłoczyska. Punkt zamocowania, skok i kierunek przenoszenia siły trzeba dobrać do geometrii pergoli. Do obsługi służy osobna, zgodna jednostka sterująca z odpowiednim zasilaniem 24 V DC.
Układ zasilania i sterowania musi odpowiadać konkretnemu wykonaniu. Po montażu należy sprawdzić kierunek ruchu, zatrzymanie oraz położenia końcowe w kompletnej konstrukcji.
Przed doborem porównaj miejsce montażu, wymagane połączenia mechaniczne i obciążenie osłony. Zdjęcie jest ilustracją rodziny przypisaną do tego indeksu; nie stanowi wykazu elementów dostawy.
| Indeks produktu | 1230032 |
|---|---|
| Rodzaj urządzenia | siłownik liniowy |
| Model | Pergola Tilt 24V 150 mm 0 stopni |
| Długość przewodu | 1,5 m |
| Liczba żył przewodu | 6 |
| EAN | 3660849535131 |
| Temperatura pracy | od -10 do +60°C |
| Zastosowanie | sterowania lamelami odpowiednio zaprojektowanej pergoli bioklimatycznej |
| Zasilanie | 24 V DC |
| Sterowanie | osobna zgodna jednostka sterująca |
| Siła nacisku | 2500 N |
| Skok | 150 mm |
| Długość po wsunięciu | 290 mm |
| Długość po wysunięciu | 440 mm |
| Prędkość przy obciążeniu | 2,8 mm/s |
| Orientacja osi | 0 stopni |
| Stopień ochrony | IP66 |
| Klasa ochronności | III |
| Prąd znamionowy | 3 A |
| Maksymalny ciągły czas ruchu | 6 min |
| Zasilanie | 24 V DC |
|---|---|
| Stopień ochrony | IP66 |
| Długość przewodu | 1,5 m |
| Klasa ochronności | III |
| Indeks produktu | 1230032 |
| Sterowanie | osobna zgodna jednostka sterująca |
| Prąd znamionowy | 3 A |
| Zastosowanie | sterowania lamelami odpowiednio zaprojektowanej pergoli bioklimatycznej |
| Temperatura pracy | od -10 do +60°C |
| EAN | 3660849535131 |
| Liczba żył przewodu | 6 |
| Rodzaj urządzenia | siłownik liniowy |
| Model | Pergola Tilt 24V 150 mm 0 stopni |
| Siła nacisku | 2500 N |
| Skok | 150 mm |
| Długość po wsunięciu | 290 mm |
| Długość po wysunięciu | 440 mm |
| Prędkość przy obciążeniu | 2,8 mm/s |
| Orientacja osi | 0 stopni |
| Maksymalny ciągły czas ruchu | 6 min |
