Numer katalogowy: NDCM1075
Nice RDF-550-12, indeks NDCM1075, jest napędem przemysłowym do bram rolowanych. Wykonanie ma moment znamionowy 450 Nm, moment maksymalny 550 Nm i prędkość wyjściową 12 obr./min.
Nice RDF-550-12, indeks NDCM1075, jest napędem przemysłowym do bram rolowanych. Wykonanie ma moment znamionowy 450 Nm, moment maksymalny 550 Nm i prędkość wyjściową 12 obr./min.
Osadzenie na wale ma średnicę 40 mm. Dobór obejmuje geometrię wału, sposób mocowania, zasilanie 3 x 400 V AC oraz właściwy układ sterowania. Pełny indeks rozróżnia odmiany o podobnym oznaczeniu modelowym.
Seria RDF jest przeznaczona do odpowiednio dobranej bramy rolowanej. Wbudowane zabezpieczenie przed opadaniem stanowi element napędu; do kompletnej instalacji dobiera się również sterownik i właściwe urządzenia zabezpieczające.
Wariant KU przewiduje rozwiązanie awaryjne: korba ręczna. Zakres i sposób obsługi muszą odpowiadać mechanice całej bramy oraz wyposażeniu sterowania.
Moment maksymalny dotyczy obciążenia szczytowego i nie jest momentem do standardowego cyklu pracy. Dobór do masy oraz wymiarów bramy wymaga uwzględnienia bębna, wyważenia, prowadzenia i planowanej intensywności użytkowania.

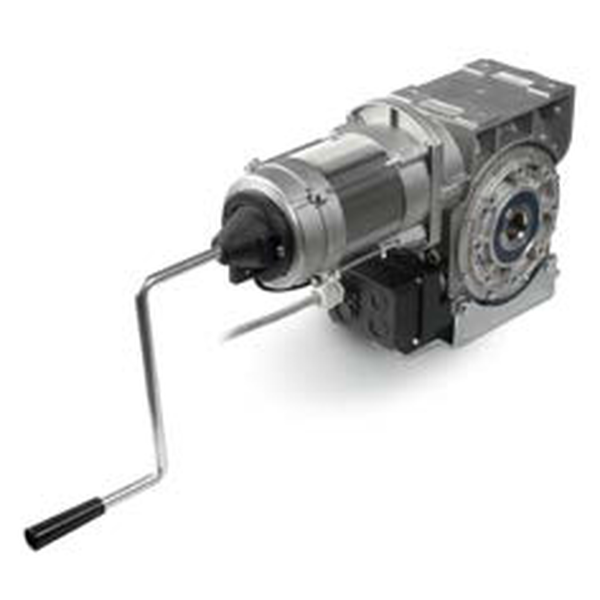

Fotografia pokazuje rodzinę RDF z odpowiednim rodzajem obsługi ręcznej. Geometria i wyposażenie poszczególnych wykonań mogą się różnić; parametry w tabeli dotyczą wyłącznie indeksu NDCM1075.
| Indeks produktu | NDCM1075 |
|---|---|
| Rodzaj urządzenia | napęd przemysłowy z przekładnią |
| Model | RDF-550-12 |
| Przeznaczenie | bramy rolowane |
| Moment znamionowy | 450 Nm |
| Maksymalny moment wg modelu | 550 Nm |
| Prędkość wyjściowa | 12 obr./min |
| Zasilanie układu | 3 x 400 V AC |
| Średnica osadzenia na wale | 40 mm |
| Moc silnika | 1,50 kW |
| Prąd podany dla modelu | 4,6 A |
| Kod układu krańcowego | EL20 |
| Obsługa awaryjna | KU, korba ręczna |
| Stopień ochrony | IP54 |
| Masa modelu | 28 kg |
| Zabezpieczenie przed opadaniem | tak |
| Hamulec elektromagnetyczny | nie w tym wykonaniu |
| Temperatura pracy | od -5 do +40°C |
| Częstotliwość odniesienia parametrów | 50 Hz |
| Stopień ochrony | IP54 |
|---|---|
| Indeks produktu | NDCM1075 |
| Obsługa awaryjna | KU, korba ręczna |
| Temperatura pracy | od -5 do +40°C |
| Przeznaczenie | bramy rolowane |
| Moment znamionowy | 450 Nm |
| Moc silnika | 1,50 kW |
| Rodzaj urządzenia | napęd przemysłowy z przekładnią |
| Model | RDF-550-12 |
| Maksymalny moment wg modelu | 550 Nm |
| Prędkość wyjściowa | 12 obr./min |
| Zasilanie układu | 3 x 400 V AC |
| Średnica osadzenia na wale | 40 mm |
| Prąd podany dla modelu | 4,6 A |
| Kod układu krańcowego | EL20 |
| Masa modelu | 28 kg |
| Hamulec elektromagnetyczny | nie w tym wykonaniu |
| Częstotliwość odniesienia parametrów | 50 Hz |
| Zabezpieczenie przed opadaniem | tak |
