Numer katalogowy: WIDEMGR1
Nice WIDEMGR1 szlaban, szary RAL 7015 to jednostka do kontroli wjazdu z silnikiem 24 V DC i wbudowaną automatyką. Wariant jest przeznaczony do ramienia o długości do 4 m, po dobraniu właściwej konfiguracji.
Nice WIDEMGR1 szlaban, szary RAL 7015 to jednostka do kontroli wjazdu z silnikiem 24 V DC i wbudowaną automatyką. Wariant jest przeznaczony do ramienia o długości do 4 m, po dobraniu właściwej konfiguracji.
Wykonanie obudowy i parametry ruchu dotyczą tego indeksu. Znamionową liczbę cykli podano dla warunków określonych w tabeli; wyposażenie ramienia, temperatura i obciążenie wpływają na dobór oraz ustawienia pracy.
Przed montażem należy ustalić szerokość przejazdu, fundament, sposób podparcia ramienia i układ urządzeń zabezpieczających. Centralę można uzupełnić wyłącznie o akcesoria przewidziane dla danej wersji automatyki.

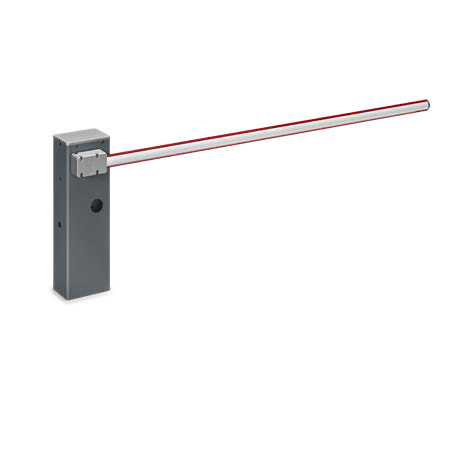

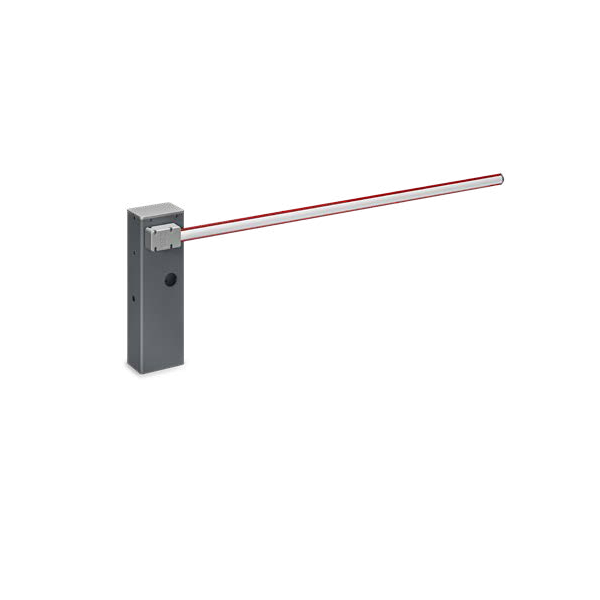

Pozycja obejmuje jednostkę z centralą i podstawą kotwiącą. Ramię, piloty, fotokomórki i wyposażenie dodatkowe dobiera się osobno. Zdjęcie ilustruje rodzinę szlabanu i może różnić się kolorem, materiałem obudowy lub długością ramienia; właściwe wykonanie opisano w tabeli.
| Indeks produktu | WIDEMGR1 |
|---|---|
| Rodzaj urządzenia | jednostka napędowa szlabanu z centralą |
| Wykonanie obudowy | szary RAL 7015 |
| Zasilanie wejściowe | 230 V AC, 50/60 Hz |
| Napięcie silnika | 24 V DC |
| Moc znamionowa | 300 W |
| Moment obrotowy | 140 Nm |
| Dopuszczalna długość ramienia | do 4 m, zgodnie z konfiguracją |
| Czas otwarcia | 3,5 s |
| Intensywność znamionowa | 300 cykli/h, przy nominalnym momencie |
| Stopień ochrony | IP54 |
| Temperatura pracy | od -20 do +55°C |
| Masa katalogowa | 46 kg |
| Kompletacja | jednostka napędowa, zintegrowana centrala, podstawa kotwiąca |
| Ramię | dobierane osobno |
| Moment obrotowy | 140 Nm |
|---|---|
| Stopień ochrony | IP54 |
| Indeks produktu | WIDEMGR1 |
| Temperatura pracy | od -20 do +55°C |
| Moc znamionowa | 300 W |
| Czas otwarcia | 3,5 s |
| Zasilanie wejściowe | 230 V AC, 50/60 Hz |
| Kompletacja | jednostka napędowa, zintegrowana centrala, podstawa kotwiąca |
| Napięcie silnika | 24 V DC |
| Rodzaj urządzenia | jednostka napędowa szlabanu z centralą |
| Wykonanie obudowy | szary RAL 7015 |
| Dopuszczalna długość ramienia | do 4 m, zgodnie z konfiguracją |
| Intensywność znamionowa | 300 cykli/h, przy nominalnym momencie |
| Masa katalogowa | 46 kg |
| Ramię | dobierane osobno |
Identyfikatory produktu
