Numer katalogowy: M5BAR

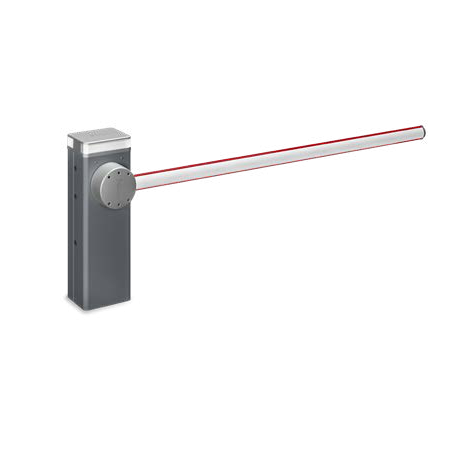

Nice M5BAR szlaban, obudowa stalowa lakierowana to jednostka do kontroli wjazdu z silnikiem 24 V DC i wbudowaną automatyką. Wariant jest przeznaczony do ramienia o długości do 5 m, po dobraniu właściwej konfiguracji.
Nice M5BAR szlaban, obudowa stalowa lakierowana to jednostka do kontroli wjazdu z silnikiem 24 V DC i wbudowaną automatyką. Wariant jest przeznaczony do ramienia o długości do 5 m, po dobraniu właściwej konfiguracji.
Wykonanie obudowy i parametry ruchu dotyczą tego indeksu. Znamionową liczbę cykli podano dla warunków określonych w tabeli; wyposażenie ramienia, temperatura i obciążenie wpływają na dobór oraz ustawienia pracy.
Przed montażem należy ustalić szerokość przejazdu, fundament, sposób podparcia ramienia i układ urządzeń zabezpieczających. Centralę można uzupełnić wyłącznie o akcesoria przewidziane dla danej wersji automatyki.

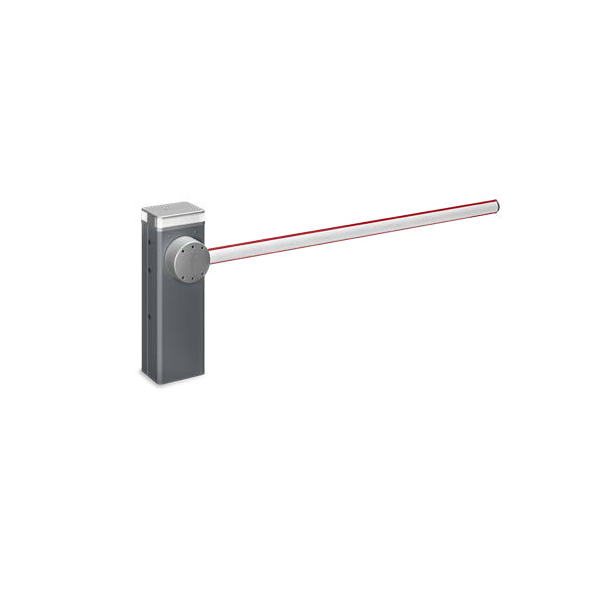

Pozycja obejmuje jednostkę z centralą i podstawą kotwiącą. Ramię, piloty, fotokomórki i wyposażenie dodatkowe dobiera się osobno. Zdjęcie ilustruje rodzinę szlabanu i może różnić się kolorem, materiałem obudowy lub długością ramienia; właściwe wykonanie opisano w tabeli.
| Indeks produktu | M5BAR |
|---|---|
| Rodzaj urządzenia | jednostka napędowa szlabanu z centralą |
| Wykonanie obudowy | obudowa stalowa lakierowana |
| Zasilanie wejściowe | 230 V AC, 50/60 Hz |
| Napięcie silnika | 24 V DC |
| Moc znamionowa | 110 W |
| Moment obrotowy | 200 Nm |
| Dopuszczalna długość ramienia | do 5 m, zgodnie z konfiguracją |
| Czas otwarcia | 3-6 s |
| Intensywność znamionowa | 350 cykli/h, przy nominalnym momencie |
| Stopień ochrony | IP54 |
| Temperatura pracy | od -20 do +60°C |
| Masa katalogowa | 80 kg |
| Kompletacja | jednostka napędowa, zintegrowana centrala, podstawa kotwiąca |
| Ramię | dobierane osobno |
| Wymiary katalogowe | 400 x 299 x 1215 mm |
| Moment obrotowy | 200 Nm |
|---|---|
| Stopień ochrony | IP54 |
| Indeks produktu | M5BAR |
| Temperatura pracy | od -20 do +60°C |
| Moc znamionowa | 110 W |
| Czas otwarcia | 3-6 s |
| Zasilanie wejściowe | 230 V AC, 50/60 Hz |
| Kompletacja | jednostka napędowa, zintegrowana centrala, podstawa kotwiąca |
| Napięcie silnika | 24 V DC |
| Wymiary katalogowe | 400 x 299 x 1215 mm |
| Rodzaj urządzenia | jednostka napędowa szlabanu z centralą |
| Wykonanie obudowy | obudowa stalowa lakierowana |
| Dopuszczalna długość ramienia | do 5 m, zgodnie z konfiguracją |
| Intensywność znamionowa | 350 cykli/h, przy nominalnym momencie |
| Masa katalogowa | 80 kg |
| Ramię | dobierane osobno |
Identyfikatory produktu
Nice M5BAR szlaban, obudowa stalowa lakierowana to jednostka do kontroli wjazdu z silnikiem 24 V DC i wbudowaną automatyką. Wariant jest przeznaczony do ramienia o długości do 5 m, po dobraniu właściwej konfiguracji.
Becker XL200/3M FKB 7A, przewód 3 m to specjalistyczny napęd rurowy o momencie 200 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
Nice Era Quick M SH 817 to silnik rurowy do markiz i zewnętrznych osłon typu screen, o momencie 8 Nm i prędkości 17 obr./min. W tym wykonaniu obsługa odbywa się przewodowo, bez wbudowanego odbiornika radiowego.
YOODA Napęd rurowy seria 45RMS, 30 Nm, 15 obr./min z radiem, YSH. Napęd przeznaczony do brama garażowa roleta zewnętrzna.
Becker R12-17-D01. Napęd do rolet zewnętrznych; 12 Nm, 17 obr./min. Indeks: 2010 520 006 0.
YOODA Rollbox Smart Tuya obsługuje łańcuszek rolety lub żaluzji wewnętrznej. To rozwiązanie do automatyzacji osłony z odpowiednio dobranym mechanizmem łańcuszkowym.

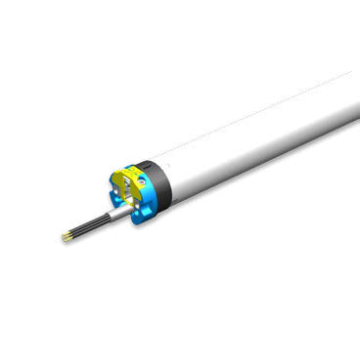

Becker XL80/11M FKB 9A, przewód 10 m to specjalistyczny napęd rurowy o momencie 80 Nm, przeznaczony do odpowiednio zaprojektowanych kurtyn dymowych i zamknięć przeciwpożarowych. Wskazany indeks określa wykonanie, przewód i układ krańcowy.
