BFT GIUNO ULTRA BT A50 napęd bramy skrzydłowej
Numer katalogowy: P935106 00001
BFT GIUNO ULTRA BT A50 to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
BFT GIUNO ULTRA BT A50 napęd bramy skrzydłowej
BFT GIUNO ULTRA BT A50 to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
Zastosowanie i dobór
Porównaj długość i masę skrzydła z dopuszczalnymi parami parametrów dla tego wykonania. Oddzielne wartości maksymalne nie muszą występować jednocześnie. Przy doborze uwzględnij stan zawiasów, położenie osi mocowania oraz powierzchnię skrzydła narażoną na wiatr.
Do sterowania przewidziano centralę THALIA BT A160. Napięcie silnika 24 V należy odróżnić od zasilania centrali. Połączenia, konfigurację i dodatkowe urządzenia bezpieczeństwa dobiera się jako część całego układu.
Przed mocowaniem siłownika sprawdź skok roboczy, odległości uchwytów i wymagany kąt otwarcia. Sam dopuszczalny ciężar skrzydła nie potwierdza zgodności geometrii montażu.
Pozycja dotyczy napędu oznaczonego indeksem P935106 00001. Ramiona, uchwyty, zamki i pozostałe wyposażenie należy dobrać zgodnie z wersją urządzenia. Ilustracja nie stanowi wykazu elementów dostarczanych w zestawie.

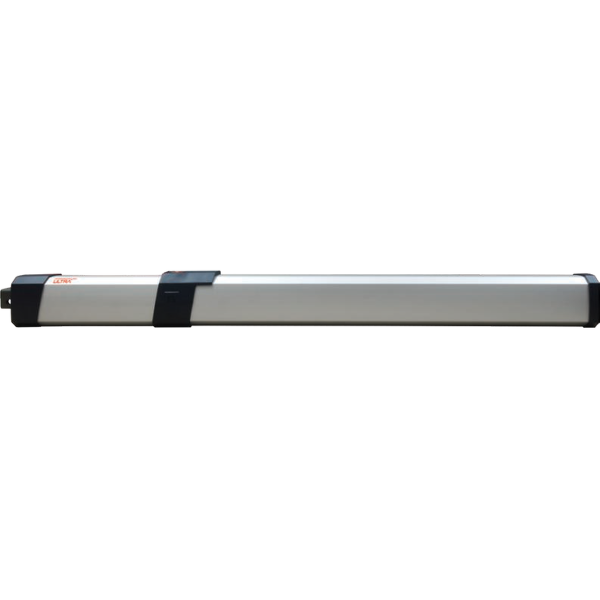

Zdjęcie przedstawia właściwą rodzinę urządzeń. Detale wykonania oraz kompletację należy porównać z pełnym indeksem produktu.
Dane techniczne
| Indeks produktu | P935106 00001 |
|---|---|
| Model | GIUNO ULTRA BT A50 |
| Rodzaj bramy | skrzydłowa |
| Technologia napędu | hydrauliczna |
| Sposób montażu | naziemny |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Napięcie silnika | 24 V |
| Moc pobierana | 90 W |
| Długość i masa skrzydła bez zamka | 3 m/800 kg |
| Długość i masa skrzydła z zamkiem | 5 m/300 kg |
| Maksymalna masa skrzydła | 800 kg |
| Skok roboczy tłoczyska | 392 mm |
| Maksymalny kąt otwarcia | 110° |
| Czas ruchu dla 90° | 20 s |
| Sposób wyznaczania położeń | magnetyczny |
| Zwalnianie | tak |
| Samoblokowanie | blokada hydrauliczna otwierania i zamykania |
| Kontrola oddziaływania przeszkody | d-Track |
| Intensywność użytkowania | bardzo intensywna |
| Stopień ochrony | IP55 |
| Temperatura pracy | -20 do 60°C |
P935106 00001
Dane techniczne
| Stopień ochrony | IP55 |
|---|---|
| Indeks produktu | P935106 00001 |
| Temperatura pracy | -20 do 60°C |
| Rodzaj bramy | skrzydłowa |
| Moc pobierana | 90 W |
| Napięcie silnika | 24 V |
| Model | GIUNO ULTRA BT A50 |
| Sposób montażu | naziemny |
| Intensywność użytkowania | bardzo intensywna |
| Technologia napędu | hydrauliczna |
| Zalecana centrala sterująca | THALIA BT A160 |
| Napięcie zasilania centrali | 230 V |
| Maksymalna masa skrzydła | 800 kg |
| Sposób wyznaczania położeń | magnetyczny |
| Samoblokowanie | blokada hydrauliczna otwierania i zamykania |
| Kontrola oddziaływania przeszkody | d-Track |
| Długość i masa skrzydła bez zamka | 3 m/800 kg |
| Długość i masa skrzydła z zamkiem | 5 m/300 kg |
| Maksymalny kąt otwarcia | 110° |
| Zwalnianie | tak |
| Skok roboczy tłoczyska | 392 mm |
| Czas ruchu dla 90° | 20 s |
Identyfikatory produktu
- MPN
- P935106 00001
Opinie (0)
Ten produkt nie ma jeszcze opinii.
BFT GIUNO ULTRA BT A50 to hydrauliczny napęd bramy skrzydłowej. Właściwy dobór mechanizmu wymaga uwzględnienia konstrukcji bramy oraz sposobu mocowania.
w tej samej kategorii
16 innych produktów z tej samej kategorii:
Nice Era M 4012
Nice Era M 4012 to silnik rurowy do osłon wewnętrznych i zgodnych rolet zewnętrznych, o momencie 40 Nm i prędkości 12 obr./min. W tym wykonaniu obsługa odbywa się przewodowo, bez wbudowanego odbiornika radiowego.
Dostępność: Obecnie brak na stanie
YOODA Napęd rurowy seria 20LEUS, 0,5Nm do rolet...
YOODA Napęd rurowy seria 20LEUS, 0,5Nm do rolet materiałowych, YSH. Napęd przeznaczony do roleta materiałowa.
Dostępność: Obecnie brak na stanie
Nice WINGO4BDKCE zestaw bram skrzydłowych
Nice WINGO4BDKCE jest fabrycznym zestawem do bram skrzydłowych, opartym na napędzie WG4000 z rodziny Wingo 4. Wariant zestawu określa jego kompletację, dlatego przy doborze warto porównać pełny indeks.
Dostępność: Obecnie brak na stanie
Becker R20-17-C01 PLUS
Becker R20-17-C01 PLUS. Napęd do rolet zewnętrznych; 20 Nm, 17 obr./min. Indeks: 2020 120 128 0.
Dostępność: Obecnie brak na stanie

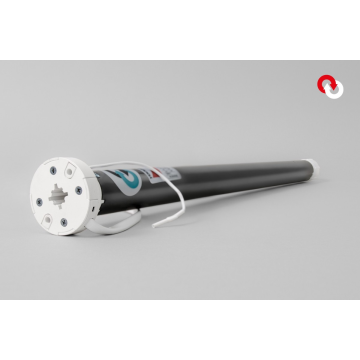

YOODA Napęd rurowy seria 25TES, 1,5/32 z...
YOODA Napęd rurowy seria 25TES, 1,5/32 z radiem, YSH to napęd przeznaczony do zastosowań takich jak roleta materiałowa. Wariant 120121TES rozwija moment 1,5 Nm przy prędkości 32 obr./min.
Dostępność: Obecnie brak na stanie

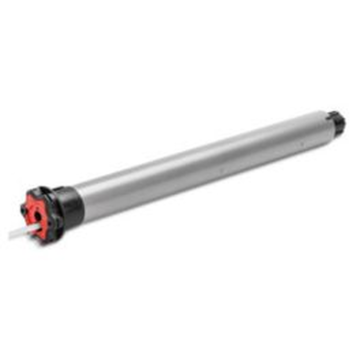

SIMU T5S Auto® 20/17
