Numer katalogowy: 9910003
SIMU uchwyt uniwersalny z pierścieniem blokowanym o indeksie 9910003 jest elementem mechanicznego mocowania napędu rolety. Dopuszczalny moment podany dla tej pozycji wynosi 120 Nm.
SIMU uchwyt uniwersalny z pierścieniem blokowanym o indeksie 9910003 jest elementem mechanicznego mocowania napędu rolety. Dopuszczalny moment podany dla tej pozycji wynosi 120 Nm.
Dobór wymaga porównania głowicy silnika, konstrukcji skrzynki i sposobu ustalenia napędu. Średnica rodziny głowicy nie określa średnicy wału nawojowego, dlatego nie należy dobierać uchwytu wyłącznie po wymiarze rury.
Przy zamianie części trzeba sprawdzić rozstaw i rodzaj otworów oraz sposób osadzenia pierścienia. Nazwy systemów skrzynek oznaczają zgodność montażową, a nie zmianę producenta tego indeksu.
Element powinien przenosić obciążenie na odpowiednio przygotowany bok skrzynki lub podporę. Po montażu należy sprawdzić pewne osadzenie głowicy i brak możliwości jej obrotu podczas pracy napędu.

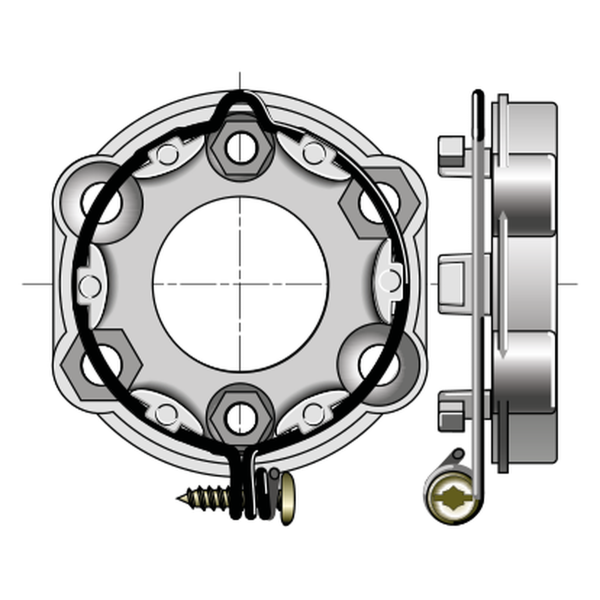

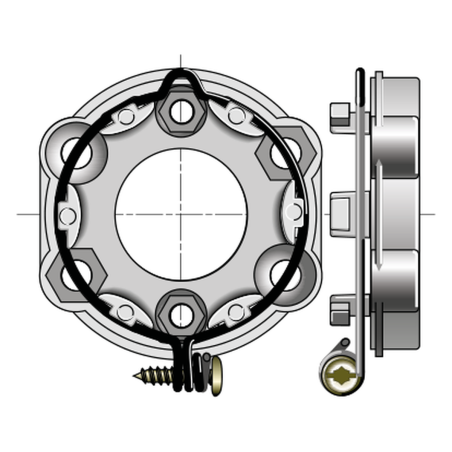

Rysunek katalogowy właściwego elementu. Wymiary pomocnicze na ilustracji należy odczytywać dla wskazanego indeksu.
| Indeks produktu | 9910003 |
|---|---|
| Rodzaj produktu | element mocowania silnika |
| Maksymalny moment mocowania | 120 Nm |
| Materiał | zamak |
| Rozstaw mocowania | 48 mm dla otworów 6 mm; 60 mm dla otworów 8 mm |
| Pierścień ustalający | blokowany, w zestawie |
| Śruby | dobierane oddzielnie |
| Indeks produktu | 9910003 |
|---|---|
| Materiał | zamak |
| Rozstaw mocowania | 48 mm dla otworów 6 mm; 60 mm dla otworów 8 mm |
| Rodzaj produktu | element mocowania silnika |
| Maksymalny moment mocowania | 120 Nm |
| Śruby | dobierane oddzielnie |
| Pierścień ustalający | blokowany, w zestawie |
Identyfikatory produktu
SIMU uchwyt uniwersalny z pierścieniem blokowanym o indeksie 9910003 jest elementem mechanicznego mocowania napędu rolety. Dopuszczalny moment podany dla tej pozycji wynosi 120 Nm.
Elero Uchwyt bezwkrętowy Heroal lewy i prawy, indeks 230031601, to uchwyt bezwkrętowy do odpowiednio dobranej mechaniki osłony. Pełne oznaczenie pozwala rozróżnić geometrię i sposób mocowania części.
Elero Tłumik JA 8 mm, 22 mm, środek silnika, indeks 161016301, jest częścią osprzętu do zgodnego napędu żaluzji. Pełny numer określa wykonanie montażowe lub element mechanizmu krańcowego.
Elero Skośna nasadka grzybka krańcowego JA, czarna, indeks 167014701, jest częścią osprzętu do zgodnego napędu żaluzji. Pełny numer określa wykonanie montażowe lub element mechanizmu krańcowego.

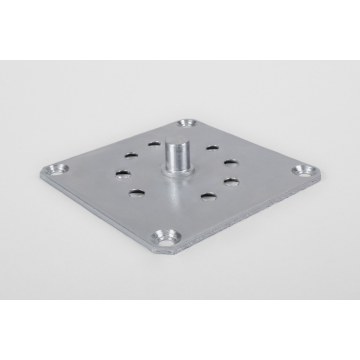

YOODA Uchwyt z trzpieniem do serii 55 M, 55 RM to element mocowania do wskazanego mechanizmu osłony. Wariant identyfikuje indeks 1436946.
