Numer katalogowy: 230031601

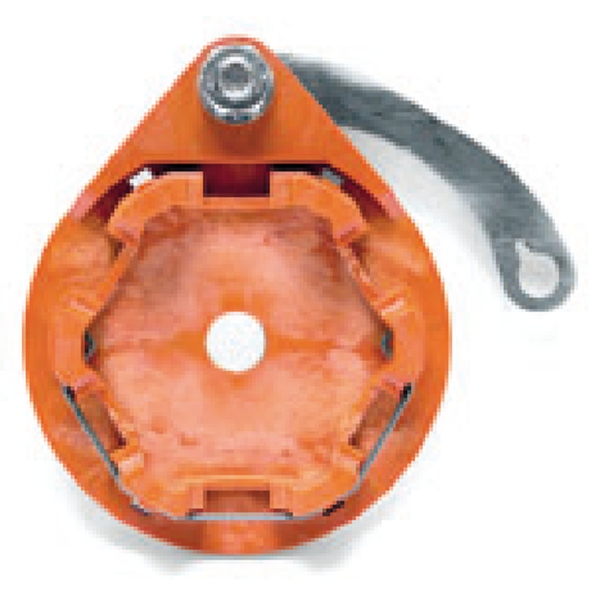

Elero Uchwyt bezwkrętowy Heroal lewy i prawy, indeks 230031601, to uchwyt bezwkrętowy do odpowiednio dobranej mechaniki osłony. Pełne oznaczenie pozwala rozróżnić geometrię i sposób mocowania części.
Elero Uchwyt bezwkrętowy Heroal lewy i prawy, indeks 230031601, to uchwyt bezwkrętowy do odpowiednio dobranej mechaniki osłony. Pełne oznaczenie pozwala rozróżnić geometrię i sposób mocowania części.
Przy doborze porównaj profil osadzenia, rozstaw otworów i miejsce w zabudowie. Wersje o podobnym wyglądzie mogą być przeznaczone do innej głowicy, czopa albo skrzynki.
Mocowanie powinno stabilnie przenosić pracę napędu na konstrukcję osłony. Jeśli podano ograniczenie momentu, dotyczy ono wskazanego wykonania i warunków jego zastosowania.
Karta obejmuje wymienioną część lub opisany zestaw. Pozostałe elementy montażu dobiera się do pełnej konstrukcji osłony. Rysunek pokazuje geometrię tego indeksu.
| Indeks produktu | 230031601 |
|---|---|
| Rodzaj elementu | uchwyt bezwkrętowy |
| Zgodna płytka silnika | 221450001 |
| Strona montażu | lewy i prawy |
| System zabudowy | Heroal FMR / FME / FMB |
| Rozmiar zabudowy | 125-205 mm |
| Maksymalny moment wg przeznaczenia | 30 Nm |
| Kolor | pomarańczowy |
| Indeks produktu | 230031601 |
|---|---|
| Kolor | pomarańczowy |
| Rodzaj elementu | uchwyt bezwkrętowy |
| Zgodna płytka silnika | 221450001 |
| System zabudowy | Heroal FMR / FME / FMB |
| Maksymalny moment wg przeznaczenia | 30 Nm |
| Strona montażu | lewy i prawy |
| Rozmiar zabudowy | 125-205 mm |
