Numer katalogowy: 236159401
Elero Uchwyt bezwkrętowy prawy do skrzynki 165, indeks 236159401, to uchwyt bezwkrętowy do odpowiednio dobranej mechaniki osłony. Pełne oznaczenie pozwala rozróżnić geometrię i sposób mocowania części.
Elero Uchwyt bezwkrętowy prawy do skrzynki 165, indeks 236159401, to uchwyt bezwkrętowy do odpowiednio dobranej mechaniki osłony. Pełne oznaczenie pozwala rozróżnić geometrię i sposób mocowania części.
Przy doborze porównaj profil osadzenia, rozstaw otworów i miejsce w zabudowie. Wersje o podobnym wyglądzie mogą być przeznaczone do innej głowicy, czopa albo skrzynki.
Mocowanie powinno stabilnie przenosić pracę napędu na konstrukcję osłony. Jeśli podano ograniczenie momentu, dotyczy ono wskazanego wykonania i warunków jego zastosowania.

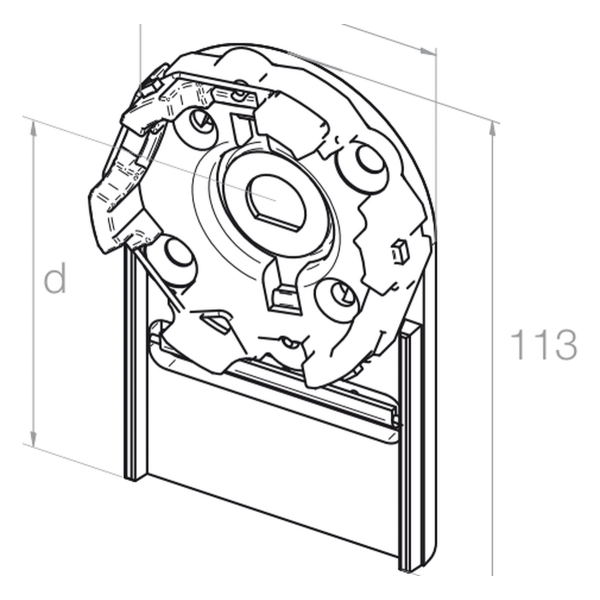

Karta obejmuje wymienioną część lub opisany zestaw. Pozostałe elementy montażu dobiera się do pełnej konstrukcji osłony. Rysunek pokazuje geometrię tego indeksu.
| Indeks produktu | 236159401 |
|---|---|
| Rodzaj elementu | uchwyt bezwkrętowy |
| Zgodna płytka silnika | 221450001 |
| Strona montażu | prawy |
| Wielkość skrzynki | 165 mm |
| Wymiar d | 78,2-79,7 mm |
| Maksymalny moment wg przeznaczenia | 30 Nm |
| Zastosowanie | odpowiednia roleta w zabudowie |
| Indeks produktu | 236159401 |
|---|---|
| Zastosowanie | odpowiednia roleta w zabudowie |
| Rodzaj elementu | uchwyt bezwkrętowy |
| Zgodna płytka silnika | 221450001 |
| Maksymalny moment wg przeznaczenia | 30 Nm |
| Strona montażu | prawy |
| Wielkość skrzynki | 165 mm |
| Wymiar d | 78,2-79,7 mm |
