Numer katalogowy: 2002050
SIMU przekładnia 1420 1:7 C6 / C10 o indeksie 2002050 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
SIMU przekładnia 1420 1:7 C6 / C10 o indeksie 2002050 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Przekładnia 1420 ma przełożenie 1:7, wejście kwadrat 6 mm i wyjście w postaci kwadratu 10 mm. Wersja nie ma ogranicznika ruchu. Maksymalny moment 14,2 Nm nie jest masą pancerza ani uniwersalnym udźwigiem rolety.
Przed montażem porównaj wskazaną rodzinę urządzeń, wymiary zabudowy oraz geometrię połączeń. Sam format płyty albo średnica części nie potwierdza zamienności z innym indeksem.
Pozycja obejmuje element opisany w tabeli. Pozostałe części mechanizmu i mocowanie do konstrukcji trzeba dobrać oddzielnie. Po złożeniu należy sprawdzić współosiowość, pewne połączenie i działanie kompletnego układu.

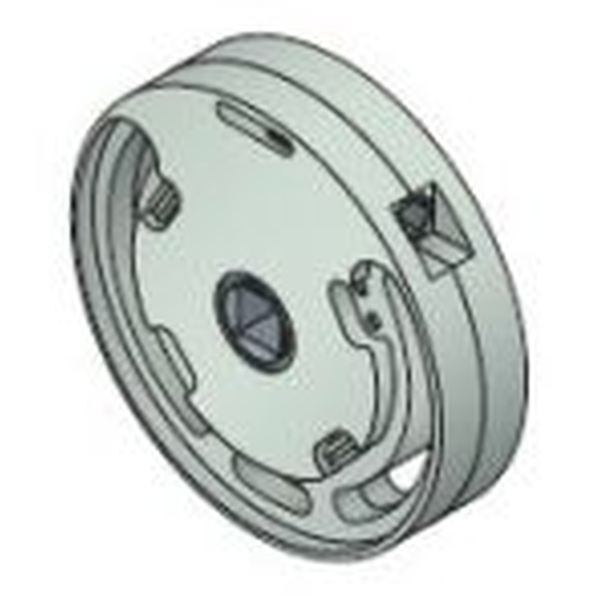

Ilustracja przypisana do indeksu lub jego rodziny. Zakres pozycji i właściwe połączenia określa tabela danych.
| Indeks produktu | 2002050 |
|---|---|
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | 1420 |
| Przełożenie | 1:7 |
| Moment maksymalny | 14,2 Nm |
| Wejście przekładni | kwadrat 6 mm |
| Wyjście przekładni | kwadrat 10 mm |
| Ogranicznik ruchu | nie |
| Materiał obudowy | zamak |
| Grubość mechanizmu | 20 mm |
| Średnica obudowy | 86 mm |
| Rozstaw mocowania | 70 mm |
| Indeks produktu | 2002050 |
|---|---|
| Przełożenie | 1:7 |
| Rozstaw mocowania | 70 mm |
| Rodzaj produktu | przekładnia korbowa |
| Rodzina | 1420 |
| Materiał obudowy | zamak |
| Moment maksymalny | 14,2 Nm |
| Wejście przekładni | kwadrat 6 mm |
| Wyjście przekładni | kwadrat 10 mm |
| Ogranicznik ruchu | nie |
| Grubość mechanizmu | 20 mm |
| Średnica obudowy | 86 mm |
Identyfikatory produktu
SIMU przekładnia 1420 1:7 C6 / C10 o indeksie 2002050 służy do ręcznej obsługi zgodnego mechanizmu rolety. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Prowadnica taśmy 14 mm rurkowa z otworem na śrubkę złoty dąb. W tym wariancie: materiał: PCV; kolor: złoty dąb; montaż: bezpośrednio do ściany.
Kołek oporowy 40 mm do listwy dolnej, ORZECH to ogranicznik stosowany przy listwie dolnej rolety. Indeks 002760S pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Aretacja 77 mm bez otworu to element prowadzenia i ustalenia profilu pancerza rolety. Indeks 005077D pozwala odróżnić tę pozycję od podobnych części i innych wykonań.
Prowadnica taśmy 22 mm rurkowa z otworem na śrubkę biała. W tym wariancie: materiał: PCV; kolor: biały; montaż: bezpośrednio do ściany.
Ogranicznik do prowadnic złoty dąb. W tym wariancie: kolor: złoty dąb; wymiary czoła ogranicznika: 23 × 53 mm.
Wieszak filc. wpust ALU zaczepowy 130 mm do 37-52. W tym wariancie: długość: 130 mm; wysokość profilu pancerza: 37-52 mm.

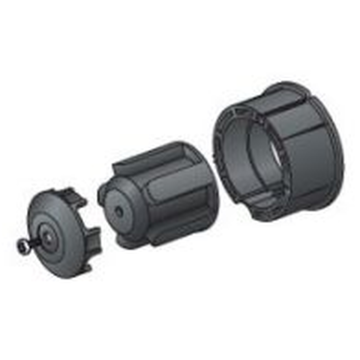

SIMU interfejs adaptacji Ø40 do osprzętu Ø50 o indeksie 9001529 umożliwia wykorzystanie właściwej adaptacji grupy Ø50 z kompatybilnym napędem grupy Ø40.
