Numer katalogowy: 9017172
SIMU kątowniki montażowe do płyt 280 mm o indeksie 9017172 służy do zamocowania zgodnych płyt 280 mm do konstrukcji. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
SIMU kątowniki montażowe do płyt 280 mm o indeksie 9017172 służy do zamocowania zgodnych płyt 280 mm do konstrukcji. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Zestaw obejmuje dwa kątowniki i śruby wskazane dla zgodnych płyt 280 mm. Nie należy traktować tego oznaczenia jako jednego uniwersalnego uchwytu do wszystkich formatów płyt.
Przed montażem porównaj wskazaną rodzinę urządzeń, wymiary zabudowy oraz geometrię połączeń. Sam format płyty albo średnica części nie potwierdza zamienności z innym indeksem.
Pozycja obejmuje element opisany w tabeli. Pozostałe części mechanizmu i mocowanie do konstrukcji trzeba dobrać oddzielnie. Po złożeniu należy sprawdzić współosiowość, pewne połączenie i działanie kompletnego układu.

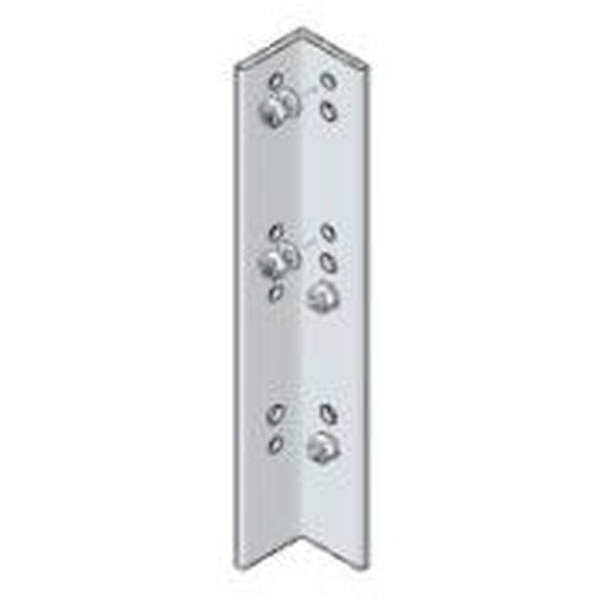

Ilustracja przypisana do indeksu lub jego rodziny. Zakres pozycji i właściwe połączenia określa tabela danych.
| Indeks produktu | 9017172 |
|---|---|
| Rodzaj produktu | zestaw kątowników montażowych |
| Zastosowanie | zgodne płyty 280 mm |
| Kompletacja katalogowa | 2 kątowniki i śruby |
| Indeks produktu | 9017172 |
|---|---|
| Zastosowanie | zgodne płyty 280 mm |
| Rodzaj produktu | zestaw kątowników montażowych |
| Kompletacja katalogowa | 2 kątowniki i śruby |
Identyfikatory produktu
