Numer katalogowy: 9017165
SIMU płyta chwytacza 280 x 280 mm o indeksie 9017165 służy do wykonania zgodnej zabudowy zabezpieczenia przeciwopadowego. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
SIMU płyta chwytacza 280 x 280 mm o indeksie 9017165 służy do wykonania zgodnej zabudowy zabezpieczenia przeciwopadowego. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Wariant 9017165 ma format 280 x 280 mm i jest płytą strony chwytacza. Wymaga właściwej podpory i zgodnego zabezpieczenia; nie jest kompletnym zestawem płyty, osi i chwytacza.
Przed montażem porównaj wskazaną rodzinę urządzeń, wymiary zabudowy oraz geometrię połączeń. Sam format płyty albo średnica części nie potwierdza zamienności z innym indeksem.
Pozycja obejmuje element opisany w tabeli. Pozostałe części mechanizmu i mocowanie do konstrukcji trzeba dobrać oddzielnie. Po złożeniu należy sprawdzić współosiowość, pewne połączenie i działanie kompletnego układu.

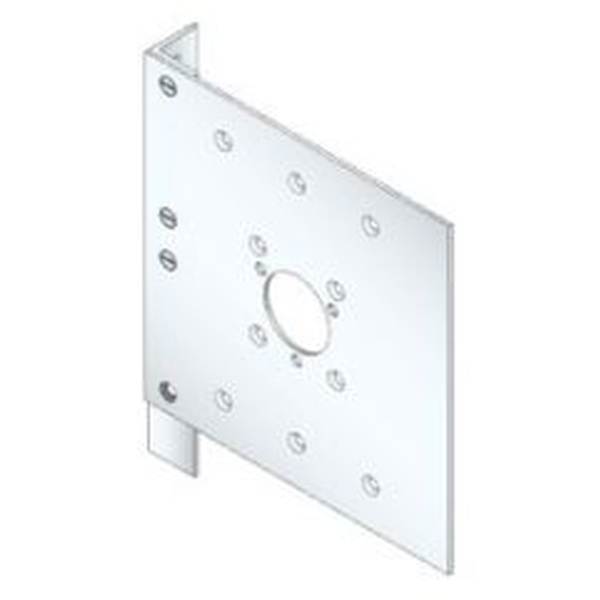

Ilustracja przypisana do indeksu lub jego rodziny. Zakres pozycji i właściwe połączenia określa tabela danych.
| Indeks produktu | 9017165 |
|---|---|
| Rodzaj produktu | płyta po stronie chwytacza |
| Wymiary płyty | 280 x 280 mm |
| Strona montażu | zabezpieczenie przeciwopadowe |
| Zakres pozycji | sama płyta |
| Indeks produktu | 9017165 |
|---|---|
| Rodzaj produktu | płyta po stronie chwytacza |
| Wymiary płyty | 280 x 280 mm |
| Strona montażu | zabezpieczenie przeciwopadowe |
| Zakres pozycji | sama płyta |
Identyfikatory produktu
