Numer katalogowy: 9017158
SIMU płyta silnika 330 x 330 mm Ø80 o indeksie 9017158 służy do zamocowania właściwego napędu po stronie silnikowej. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
SIMU płyta silnika 330 x 330 mm Ø80 o indeksie 9017158 służy do zamocowania właściwego napędu po stronie silnikowej. Jest odrębną częścią osprzętu, dobieraną do właściwej konstrukcji wału i mocowania.
Płyta jest przeznaczona do grupy T6 oraz T8/T9 w wykonaniu Ø80. Różne wykonania płyt o tym samym formacie mają inne przypisania do strony i sposobu mocowania. Dla układu T6/DMI6 z rurą Ø133 mm ta płyta jest wykluczona w pokazanej konfiguracji. Nie należy dobierać jej do takiej zabudowy tylko na podstawie formatu.
Przed montażem porównaj wskazaną rodzinę urządzeń, wymiary zabudowy oraz geometrię połączeń. Sam format płyty albo średnica części nie potwierdza zamienności z innym indeksem.
Pozycja obejmuje element opisany w tabeli. Pozostałe części mechanizmu i mocowanie do konstrukcji trzeba dobrać oddzielnie. Po złożeniu należy sprawdzić współosiowość, pewne połączenie i działanie kompletnego układu.

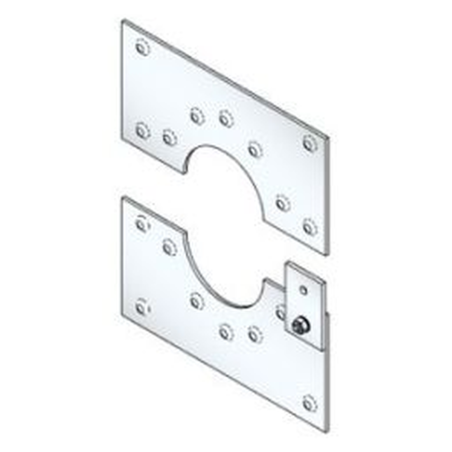

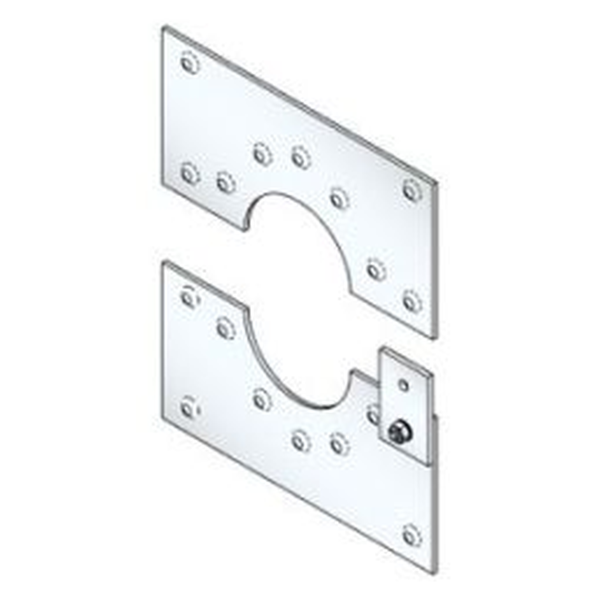

Ilustracja przypisana do indeksu lub jego rodziny. Zakres pozycji i właściwe połączenia określa tabela danych.
| Indeks produktu | 9017158 |
|---|---|
| Rodzaj produktu | płyta po stronie silnika |
| Wymiary płyty | 330 x 330 mm |
| Grupa napędów | T6 oraz T8/T9 w wykonaniu Ø80 |
| Zakres pozycji | płyta, bez kompletnej zabudowy napędu |
| Ograniczenie zgodności | nie do wskazanego montażu T6/DMI6 w rurze Ø133 mm |
| Indeks produktu | 9017158 |
|---|---|
| Rodzaj produktu | płyta po stronie silnika |
| Wymiary płyty | 330 x 330 mm |
| Ograniczenie zgodności | nie do wskazanego montażu T6/DMI6 w rurze Ø133 mm |
| Grupa napędów | T6 oraz T8/T9 w wykonaniu Ø80 |
| Zakres pozycji | płyta, bez kompletnej zabudowy napędu |
